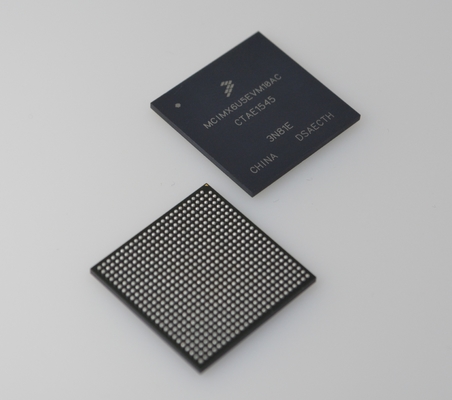

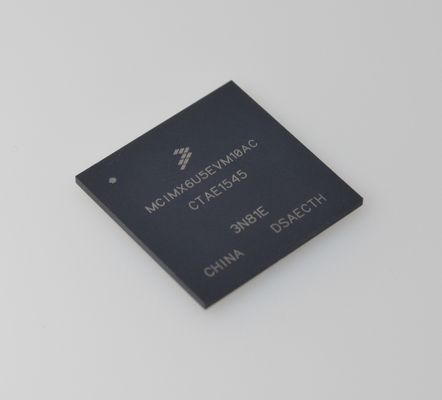

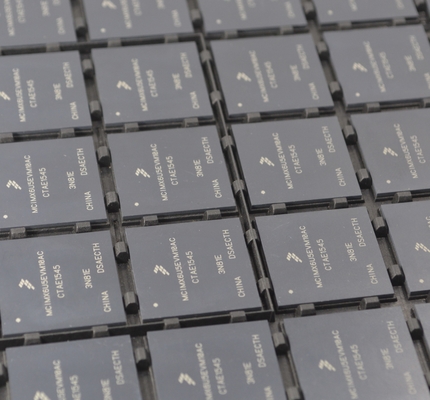

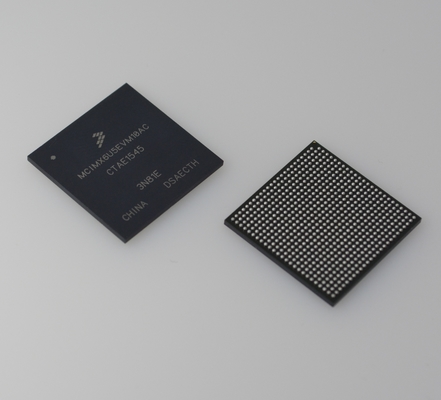

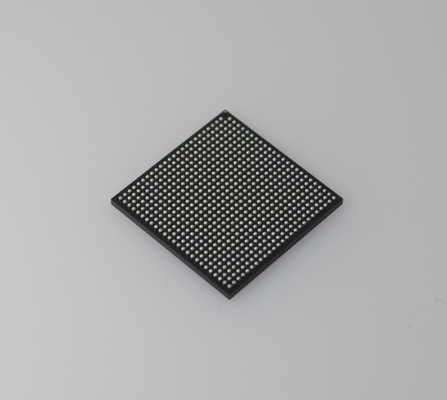

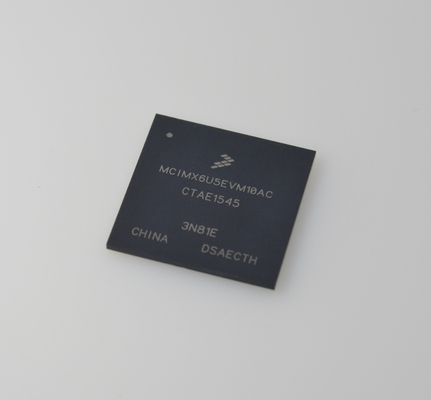

MCIMX6U5EVM10AC i.MX 6UltraLite ARM Cortex-A7 MPU 528MHz 128KB L2キャッシュ 10/100 Ethernet 2x USB 2.0 8x UART セキュアブート 産業用温度 (-40°C～+105°C) 低消費電力設計

MCIMX6U5EVM10AC i.MX 6UltraLite ARM Cortex-A7 MPU @ 528MHz 128KB L2キャッシュ 10/100 Ethernet 2x USB 2.0 8x UART セキュアブート 産業用温度 (-40℃～+105℃) 低消費電力設計

特徴

i.MX 6Solo/6DualLiteプロセッサは、Arm Cortex-A9 MPCoreプラットフォームをベースとしており、以下の特徴があります。

• i.MX 6Soloは、シングルArm Cortex-A9 MPCore (TrustZone付き) をサポートしています。

• i.MX 6DualLiteは、デュアルArm Cortex-A9 MPCore (TrustZone付き) をサポートしています。

• コア構成は対称的で、各コアには以下が含まれます。

— 32 KByte L1命令キャッシュ

— 32 KByte L1データキャッシュ

— プライベートタイマーとウォッチドッグ

— Cortex-A9 NEON MPE (メディア処理エンジン) コプロセッサ

Arm Cortex-A9 MPCore複合体には以下が含まれます。

• 128割り込みをサポートする汎用割り込みコントローラ (GIC)

• グローバルタイマー

• スヌープ制御ユニット (SCU)

• 512 KBの統合I/D L2キャッシュ:

— i.MX 6Soloの1つのコアで使用

— i.MX 6DualLiteの2つのコアで共有

• L2キャッシュの2つのマスターAXIバスインターフェース出力

• 表8に示すように、コアの周波数 (NEONおよびL1キャッシュを含む)。

• NEON MPEコプロセッサ

— SIMDメディア処理アーキテクチャ

— 32x64ビット汎用レジスタを備えたNEONレジスタファイル

— NEON整数実行パイプライン (ALU、シフト、MAC)

— NEONデュアル、単精度浮動小数点実行パイプライン (FADD、FMUL)

— NEONロード/ストアおよび置換パイプライン

SoCレベルのメモリシステムは、以下の追加コンポーネントで構成されています。

— HABを含むブートROM (96 KB)

— 内部マルチメディア/共有、高速アクセスRAM (OCRAM、128 KB)

— セキュア/非セキュアRAM (16 KB)

• 外部メモリインターフェース: i.MX 6Solo/6DualLiteプロセッサは、最新の、大量生産、コスト効率の高いハンドヘルドDRAM、NOR、およびNANDフラッシュメモリ規格をサポートしています。

— i.MX 6Soloの16/32ビットLP-DDR2-800、16/32ビットDDR3-800およびDDR3L-800; i.MX 6DualLiteの16/32/64ビットLP-DDR2-800、16/32/64ビットDDR3-800およびDDR3L-800、2x32 LPDDR2-800のDDRインターリーブモードをサポート

— 8ビットNANDフラッシュ、Raw MLC/SLC、2 KB、4 KB、8 KBページサイズ、BA-NAND、PBA-NAND、LBA-NAND、OneNANDandtrade;などをサポート。最大40ビットのBCH ECC。

— 16/32ビットNORフラッシュ。すべてのWEIMv2ピンは他のインターフェースに多重化されています。

— 16/32ビットPSRAM、セルラーRAM

はじめに

i.MX 6Solo/6DualLite自動車およびインフォテインメントプロセッサは、高度な機能統合と高性能処理を提供する、統合されたマルチメディアに焦点を当てた製品における最新の成果を表しています。これらのプロセッサは、成長を続ける自動車インフォテインメント、テレマティクス、HMI、およびディスプレイベースのクラスター市場のニーズを考慮して設計されています。

このプロセッサは、最大1GHzの速度で動作するシングル/デュアルArmandreg;Cortexandreg;-A9コアの高度な実装を特徴としています。2Dおよび3Dグラフィックスプロセッサ、1080pビデオ処理、および統合された電源管理が含まれています。各プロセッサは、32/64ビットDDR3/DDR3L/LPDDR2-800メモリインターフェースと、WLAN、Bluetoothandreg;、GPS、ハードドライブ、ディスプレイ、カメラセンサーなどの周辺機器を接続するための他の多くのインターフェースを提供します。

情報

図面

当社の利点:

• 高品質の製品---当社のオファーは100%新品でオリジナル、ROHSです。
• 競争力のある価格---良い価格の優れた購入チャネル。
• 専門的なサービス---出荷前の厳格な品質テスト、および購入後の完璧なアフターサービス。
• 十分な在庫---強力な購買チームのサポートにより、
• 迅速な配達---お支払いが確認されてから1〜3営業日以内に商品を発送します。

あらゆる種類のコンポーネントに対するお客様のニーズを満たすことを確認してください。^_^


製品リスト
一連の電子部品、半導体、アクティブおよびパッシブコンポーネントの全範囲を提供します。PCBのBOMをすべて入手するお手伝いをいたします。つまり、ここでワンストップソリューションを得ることができます。


オファーには以下が含まれます:
集積回路、メモリIC、ダイオード、トランジスタ、コンデンサ、抵抗器、バリスタ、ヒューズ、トリマーとポテンショメータ、トランス、バッテリー、ケーブル、リレー、スイッチ、コネクタ、端子台、水晶と発振器、インダクタ、センサー、トランス、IGBTドライバ、LED、LCD、コンバータ、PCB (プリント基板)、PCBA (PCBアセンブリ)

強力なブランド:
Microchip、MAX、AD、TI、ATMEL、ST、ON、NS、Intersil、Winbond、Vishay、ISSI、Infineon、NEC、FAIRCHILD、OMRON、YAGEO、TDKなど
