商品の詳細:
お支払配送条件:
|
| 関数: | 昇降圧 | 出力設定: | 肯定または否定 |
|---|---|---|---|
| トポロジー: | バック,ブースト | 出力型: | 調整可能 |
| 出力数: | 1 | ||
| ハイライト: | 16MHz STM8S103K3T6C 8ビットMCU,20ピンのSTM8S103K3T6C 8ビットMCU,10 ビット ADC STM8S103K3T6C 8 ビット MCU |
||

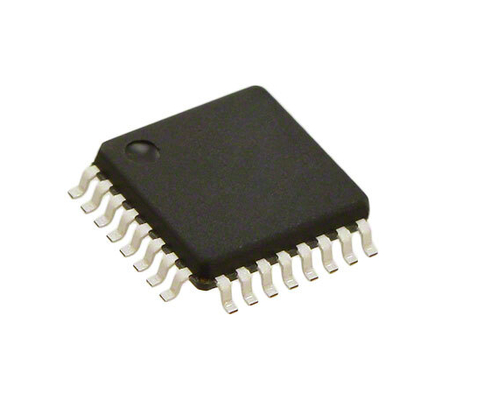

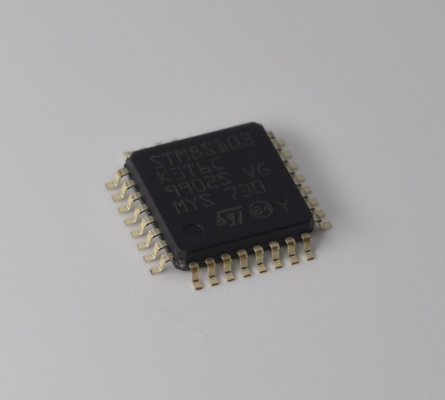

STM8S103K3T6C 8ビットMCU、8KBフラッシュ、1KB RAM、16MHz速度、10ビットADC、4つのタイマー、UART/SPI/I2C、2.95V-5.5V範囲、20ピンTSSOPパッケージ
andnbsp;
特徴
コア
andbull; ハーバードアーキテクチャと3段パイプラインを備えた16 MHzの高度なSTM8コア
andbull; 拡張命令セット
メモリ
andbull; プログラムメモリ：8 Kbyteフラッシュ; 55 anddeg;Cで10 kサイクル後、20年間のデータ保持
andbull; データメモリ：640バイトの真のデータEEPROM; 耐久性300 kサイクル
andbull; RAM：1 Kbyte
クロック、リセット、および電源管理
andbull; 2.95〜5.5 Vの動作電圧
andbull; 柔軟なクロック制御、4つのマスタークロックソース
andnbsp; andndash; 低電力水晶発振器
andnbsp; andndash; 外部クロック入力
andnbsp; andndash; 内部、ユーザー調整可能な16 MHz RC
andnbsp; andndash; 内部低電力128 kHz RC
andbull; クロックモニター付きクロックセキュリティシステム
andbull; 電源管理：
andnbsp; andndash; 低電力モード（待機、アクティブホールド、停止）
andnbsp; andndash; 個別に周辺クロックをオフにする
andbull; 恒久的にアクティブな、低消費電力の電源オンおよび電源オフリセット
割り込み管理
andbull; 32個の割り込みを備えたネストされた割り込みコントローラー
andbull; 6つのベクターで最大27個の外部割り込み
タイマー
andbull; 高度な制御タイマー：16ビット、4つのCAPCOMチャネル、3つの相補出力、デッドタイム挿入、および柔軟な同期
andbull; 16ビット汎用タイマー、3つのCAPCOMチャネル（IC、OC、またはPWM）付き
andbull; 8ビットプリスケーラ付き8ビット基本タイマー
andbull; 自動ウェイクアップタイマー
andbull; ウィンドウウォッチドッグタイマーと独立ウォッチドッグタイマー
通信インターフェース
andbull; 同期動作用のクロック出力付きUART、SmartCard、IrDA、LINマスターモード
andbull; 最大8 Mbit/sのSPIインターフェース
andbull; 最大400 kbit/sのI2Cインターフェース
アナログ-デジタルコンバーター（ADC）
andbull; 最大5つの多重化チャネル、スキャンモード、およびアナログウォッチドッグを備えた10ビット、andplusmn;1 LSB ADC
I/O
andbull; 21個の高シンク出力を含む、32ピンパッケージで最大28個のI/O
andbull; 電流注入に対する耐性のある非常に堅牢なI/O設計
固有ID
andbull; 各デバイスの96ビット固有キー
andnbsp;
説明
STM8S103F2/x3アクセスライン8ビットマイクロコントローラーは、8 Kbyteのフラッシュプログラムメモリと、統合された真のデータEEPROMを提供します。 STM8Sマイクロコントローラーファミリーのリファレンスマニュアル（RM0016）は、このファミリーのデバイスを低密度と呼んでいます。 これらは、パフォーマンス、堅牢性、およびシステムコストの削減という利点を提供します。
デバイスのパフォーマンスと堅牢性は、最先端技術で作られた高度なコアと周辺機器、16 MHzのクロック周波数、堅牢なI/O、独立したクロックソースを備えたウォッチドッグ、およびクロックセキュリティシステムによって保証されています。
システムコストは、最大300 kの書き込み/消去サイクルに対応する統合された真のデータEEPROMと、内部クロック発振器、ウォッチドッグ、およびブラウンアウトリセットによる高いシステム統合レベルのおかげで削減されています。
完全なドキュメントと、幅広い開発ツールが提供されています。
andnbsp;
情報
|
カテゴリ
|
andnbsp;
|
|
|
メーカー
|
andnbsp;
|
|
|
シリーズ
|
andnbsp;
|
|
|
パッケージング
|
トレイ
|
andnbsp;
|
|
部品ステータス
|
アクティブ
|
andnbsp;
|
|
DigiKeyプログラマブル
|
未検証
|
andnbsp;
|
|
コアプロセッサ
|
STM8
|
andnbsp;
|
|
コアサイズ
|
8ビット
|
andnbsp;
|
|
速度
|
16MHz
|
andnbsp;
|
|
接続性
|
I2C、IrDA、LINbus、SPI、UART/USART
|
andnbsp;
|
|
周辺機器
|
ブラウンアウト検出/リセット、POR、PWM、WDT
|
andnbsp;
|
|
I/Oの数
|
28
|
andnbsp;
|
|
プログラムメモリサイズ
|
andnbsp;
|
|
|
プログラムメモリタイプ
|
FLASH
|
andnbsp;
|
|
EEPROMサイズ
|
640 x 8
|
andnbsp;
|
|
RAMサイズ
|
1K x 8
|
andnbsp;
|
|
電圧 - 供給（Vcc/Vdd）
|
2.95V〜5.5V
|
andnbsp;
|
|
データコンバーター
|
A/D 4x10b
|
andnbsp;
|
|
発振器タイプ
|
内部
|
andnbsp;
|
|
動作温度
|
-40anddeg;C〜85anddeg;C（TA）
|
andnbsp;
|
|
取り付けタイプ
|
表面実装
|
andnbsp;
|
|
パッケージ/ケース
|
32-LQFP
|
andnbsp;
|
|
基本製品番号
|
andnbsp;
図面
