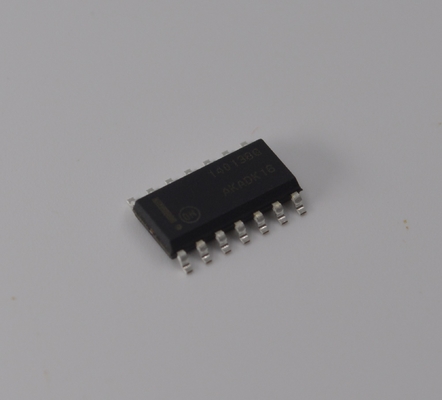

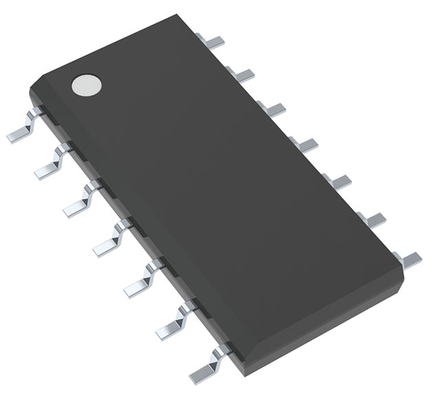

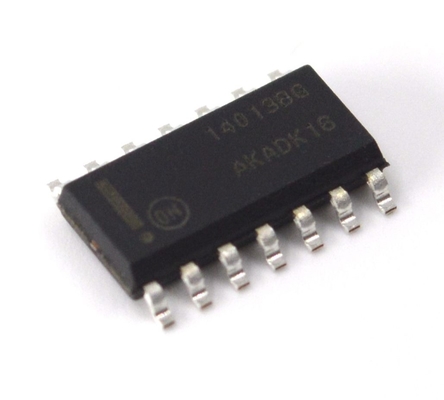

MC14013BDR2G デュアルDフリップフロップ 3V-18V動作 セット/リセット 高ノイズ耐性 低消費電力 SOIC-14 産業グレード
andnbsp;
MC14013BデュアルDフリップフロップは、単一のモノリシック構造でMOS PチャネルおよびNチャネルエンハンスメントモードデバイスを使用して構成されています。各フリップフロップは、独立したデータ（D）、ダイレクトセット（S）、ダイレクトリセット（R）、クロック（C）入力と、相補出力（QおよびQ ）を備えています。これらのデバイスは、シフトレジスタ素子として、またはカウンタおよびトグルアプリケーション用のT型フリップフロップとして使用できます。
andnbsp;
特徴
静的動作
すべての入力に対するダイオード保護
電源電圧範囲 = 3.0 Vdc ～ 18 Vdc
ロジックエッジクロックフリップフロップ設計
クロックレベルがHighまたはLowのいずれであっても、ロジック状態は無期限に保持されます。情報は、クロックパルスの立ち上がりエッジでのみ出力に転送されます。
定格温度範囲で、2つの低電力TTL負荷または1つの低電力ショットキーTTL負荷を駆動可能
CD4013Bのピン互換代替品
自動車およびその他のアプリケーション向けNLVプレフィックス。これらは、独自のサイトおよび制御変更要件を必要とします。AEC-Q100認定およびPPAP対応
これらのデバイスは、鉛フリー、ハロゲンフリー、RoHS準拠です。
andnbsp;
アプリケーション
1. デジタルロジック回路
andnbsp; シーケンシャル制御：信号遅延またはパルス整形のために、クロック同期システムおよびステートマシン設計で使用されます。
andnbsp; データラッチ：バス競合を回避するために、マイクロコントローラインターフェースでデータを一時的に保存します（例：ボタンのデバウンス、センサー信号の保持）。
2. 産業用制御システム
andnbsp; モーター/リレー制御：PLCベースのシーケンシャル制御システムで、開始/停止状態を維持します。
andnbsp; 安全ロジック：センサーと連携して、インターロック回路を構築します（例：緊急停止信号の保持とリセット）。
3. 通信と信号処理
andnbsp; 周波数分割：高周波クロック信号を分割します（例：1MHzを500kHzに変換）。
andnbsp; シリアル-パラレル変換：低速シリアルデータをパラレルデータに変換するのに役立ちます。
4. 家電製品
andnbsp; ユーザーインターフェース制御：ボタンの状態を記憶します（例：電源のオン/オフのトグルスイッチ）。
andnbsp; ディスプレイ駆動：LEDまたはLCDの走査シーケンスを制御します。
5. 車載エレクトロニクス
andnbsp; 状態メモリユニット：一時的な信号（例：ドアスイッチ、故障コード）を手動でリセットするまで保存します。
6. 試験および測定機器
andnbsp; 信号同期：オシロスコープまたはロジックアナライザで特定の波形キャプチャをトリガーします。
andnbsp;
情報
|
カテゴリ
|
andnbsp;
|
|
|
メーカー
|
onsemi
|
andnbsp;
|
|
シリーズ
|
andnbsp;
|
|
|
パッケージング
|
テープ＆リール（TR）
カットテープ（CT）
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
部品ステータス
|
アクティブ
|
andnbsp;
|
|
機能
|
セット（プリセット）とリセット
|
andnbsp;
|
|
タイプ
|
D型
|
andnbsp;
|
|
出力タイプ
|
相補
|
andnbsp;
|
|
素子数
|
2
|
andnbsp;
|
|
素子あたりのビット数
|
1
|
andnbsp;
|
|
クロック周波数
|
14 MHz
|
andnbsp;
|
|
最大伝搬遅延@ V、最大CL
|
100ns @ 15V、50pF
|
andnbsp;
|
|
トリガータイプ
|
ポジティブエッジ
|
andnbsp;
|
|
電流 - 出力High、Low
|
8.8mA、8.8mA
|
andnbsp;
|
|
電圧 - 電源
|
3V～18V
|
andnbsp;
|
|
電流 - 静止（Iq）
|
4 andmicro;A
|
andnbsp;
|
|
入力容量
|
5 pF
|
andnbsp;
|
|
動作温度
|
-55anddeg;C～125anddeg;C（TA）
|
andnbsp;
|
|
実装タイプ
|
表面実装
|
andnbsp;
|
|
サプライヤデバイスパッケージ
|
14-SOIC
|
andnbsp;
|
|
パッケージ/ケース
|
14-SOIC（0.154andquot;、3.90mm幅）
|
andnbsp;
|
|
基本製品番号
|
andnbsp;
