商品の詳細:
お支払配送条件:
|
Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
---|---|---|---|
Topology: | Buck, Boost | Output Type: | Adjustable |
Number of Outputs: | 1 |

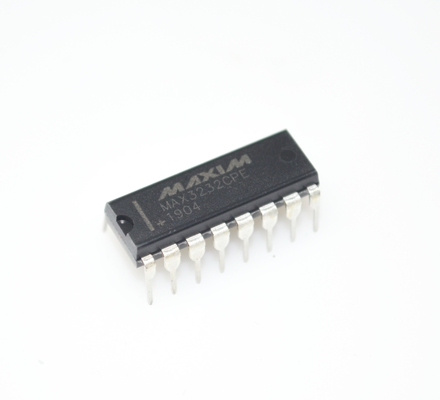

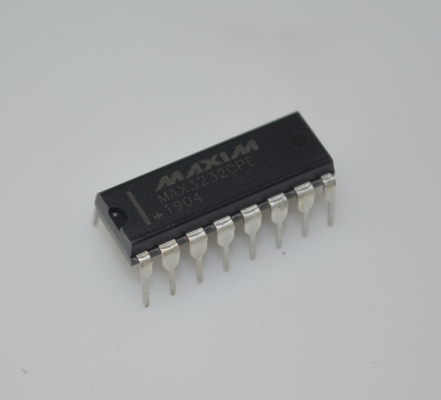

MAX3232CPE RS-232トランシーバー ±15kV ESD保護 3.0-5.5Vワイド電圧 1μA低電力 250kbpsデータレート 2ドライバ/2レシーバ DIP-16パッケージ(産業用通信用)
利点と特徴
● 集積機能により基板スペースを節約し、設計を簡素化
• チャージポンプ回路により、バイポーラ±12V電源が不要に
• +3V~+5.5Vの広い単一電源動作
• 常時オンの追加出力により、外部デバイスの監視が可能
● 省電力によりバッテリ寿命を延長
• シャットダウンモードでの1µAの供給電流(レシーバがアクティブな場合)(MAX3222、MAX3237、MAX3241)
アプリケーション
● バッテリ駆動機器
● ハンドヘルド機器
● 周辺機器
● データ通信機器
概要
MAX3222/MAX3232/MAX3237/MAX3241トランシーバは、デュアルチャージポンプを備えた3.0V~5.5V電源から真のRS-232性能を実現する独自の低ドロップアウト送信機出力段を備えています。これらのデバイスには、わずか4つの小型0.1µF外部チャージポンプコンデンサが必要です。MAX3222、MAX3232、MAX3241は、RS-232出力レベルを維持しながら、120kbpsのデータレートで動作することが保証されています。MAX3237は、通常動作モードで250kbps、MegaBaud™動作モードで1Mbpsのデータレートで動作することが保証されています。
MAX3222/MAX3232は、2つのレシーバと2つのドライバを備えています。MAX3222とMAX3232は、それぞれ業界標準のMAX242およびMAX232とピン、パッケージ、および機能的に互換性があります。
MAX3241は5つのレシーバと3つのドライバを備え、MAX3237は3つのレシーバと5つのドライバを備えています。レシーバR1(MAX3237/MAX3241)とR2(MAX3241)は、標準出力に加えて追加の出力を備えています。これらの追加出力は常にアクティブであり、VCCが完全に除去されている可能性のある回路の保護ダイオードを順方向にバイアスすることなく、外部デバイスを監視できます。
MAX3222、MAX3232、およびMAX3241は、-40°C~+85°Cまたは0°C~70°Cの動作温度で、省スペースTSSOPおよびSSOPパッケージで利用できます。
情報
カテゴリ
|
|
|
メーカー
|
Analog Devices Inc./Maxim Integrated
|
|
シリーズ
|
-
|
|
パッケージング
|
チューブ
|
|
部品ステータス
|
アクティブ
|
|
タイプ
|
トランシーバ
|
|
プロトコル
|
RS232
|
|
ドライバ/レシーバの数
|
2/2
|
|
デュプレックス
|
フル
|
|
レシーバヒステリシス
|
300 mV
|
|
データレート
|
235Kbps
|
|
電圧 - 供給
|
3V~5.5V
|
|
動作温度
|
0°C~70°C
|
|
実装タイプ
|
スルーホール
|
|
パッケージ/ケース
|
16-DIP(0.300インチ、7.62mm)
|
|
サプライヤデバイスパッケージ
|
16-PDIP
|
|
基本製品番号
|
図面
