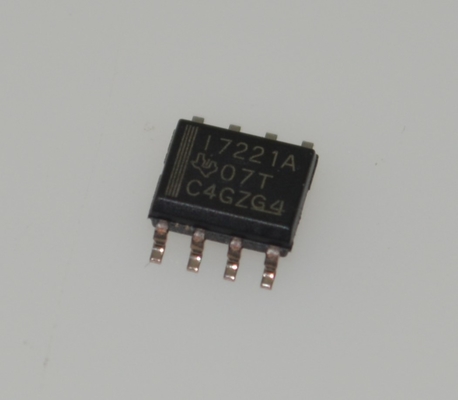

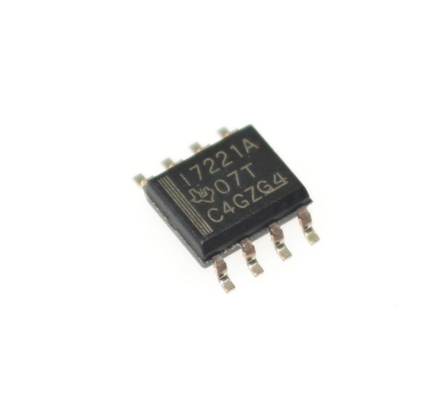

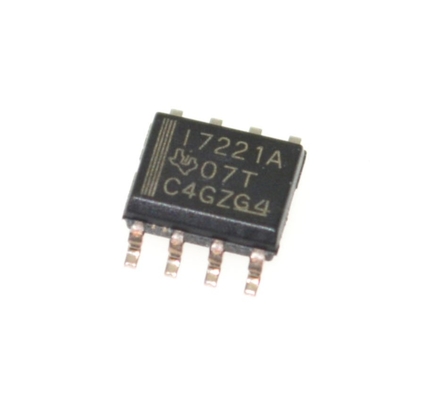

ISO7221ADR デジタルアイソレータ 1チャンネル 150Mbps 高速 3kVrms 絶縁 3.1ns 遅延 2.7-5.5V 広電圧 -40°C～+125°C SOIC-8 パッケージ

ISO7221ADR デジタルアイソレータ 1チャンネル 150Mbps 高速 3kVrms 絶縁 3.1ns 遅延 2.7-5.5V 広電圧 -40℃～+125℃ SOIC-8 パッケージ

特徴

• 1、5、25、150Mbps のシグナリングレートオプション

  – 低チャネル間出力スキュー; 最大1ns

  – 低パルス幅歪み (PWD); 最大1ns

  – 低ジッタコンテンツ; 150Mbps で 1ns typ

• 50kV/μs の代表的な過渡耐性

• 2.8V (C グレード)、3.3V、または 5V 電源で動作

• 4kV ESD 保護

• 高電磁耐性

•–40℃～+125℃ の動作範囲

• 定格電圧での代表的な 28 年間の寿命 (絶縁寿命予測を参照)

• 安全関連の認証:

  – DIN EN IEC 60747-17 (VDE 0884-17)

  – UL 1577 コンポーネント認識プログラム

  – IEC 62368-1、IEC 61010-1、IEC 60601-1 および GB 4943.1 認証

アプリケーション

• ファクトリーオートメーション

 – Modbus

 – Profibus™

 – DeviceNet™ データバス

• コンピュータ周辺インターフェース

• サーボ制御インターフェース

• データ収集

説明

ISO7220x および ISO7221x ファミリデバイスは、デュアルチャネルデジタルアイソレータです。PCB レイアウトを容易にするために、ISO7220x ではチャネルが同じ方向に、ISO7221x では反対方向に配置されています。これらのデバイスは、TI の二酸化ケイ素 (SiO2) 絶縁バリアで分離されたロジック入力と出力バッファを備えており、VDE あたり最大 4000VPK のガルバニック絶縁を提供します。絶縁電源と組み合わせて使用​​すると、これらのデバイスは高電圧をブロックし、グラウンドを絶縁するだけでなく、データバスやその他の回路のノイズ電流がローカルグラウンドに入り、敏感な回路を妨害したり損傷したりするのを防ぎます。

バイナリ入力信号は調整され、平衡信号に変換され、絶縁バリアによって微分されます。絶縁バリアを介して、差動コンパレータがロジック遷移情報を受信し、フリップフロップと出力回路をそれに応じて設定またはリセットします。定期的な更新パルスがバリアを介して送信され、出力の適切な DC レベルが検証されます。この DC リフレッシュパルスが 4μs ごとに受信されない場合、入力は電源が供給されていないか、積極的に駆動されていないと見なされ、フェイルセーフ回路が出力をロジックハイ状態に駆動します。

結果として得られる時定数により、0Mbps (DC) から 150Mbps までのシグナリングレートでの高速動作が可能です (回線のシグナリングレートは、1 秒あたりに行われる電圧遷移の数で、単位は bps で表されます)。A オプション、B オプション、および C オプションのデバイスは、TTL 入力しきい値と、デバイスの出力に過渡パルスが渡されるのを防ぐ入力ノイズフィルタを備えています。M オプションのデバイスは、CMOS VCC/2 入力しきい値があり、入力ノイズフィルタと追加の伝搬遅延はありません。

ISO7220x および ISO7221x ファミリのデバイスには、2.8V (C グレード)、3.3V、5V、または任意の組み合わせの 2 つの電源電圧が必要です。すべての入力は、2.8V または 3.3V 電源から供給される場合、5V 耐性があり、すべての出力は 4mA CMOS です。

ISO7220x および ISO7221x ファミリのデバイスは、-40℃～+125℃ の周囲温度範囲での動作が特徴です。
