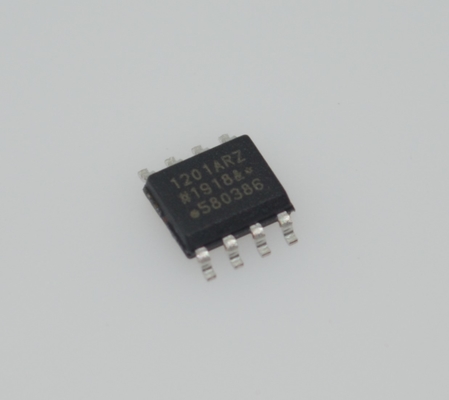

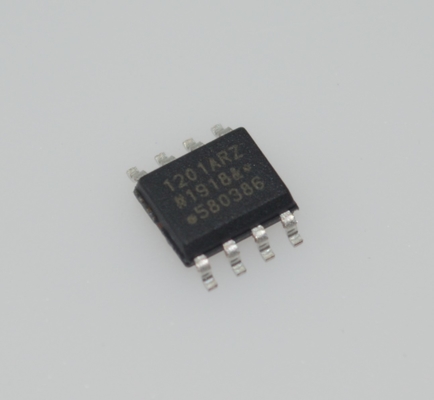

ADUM1201ARZ 2チャネルデジタル隔離器 2.5kV隔離 高速150Mbps 低電源 幅広く温度 (-40°C〜+105°C) 15kV/μs CMTI 3V-5.5V供給 RoHS対応

ADUM1201ARZ 2チャネルデジタル隔離器 2.5kV隔離 高速150Mbps 低電力 ワイドテンプ (-40anddeg;C から +105anddeg;C) 15kV/andmu;s CMTI 3V-5.5V 供給 RoHS対応

そして

特徴

狭いボディ,RoHS準拠,SOIC8リードパッケージ 低電力操作

5V 動作

チャンネルあたり最大0.0 Mbpsから2 Mbpsの最大1.1 mA

チャンネルあたり最大10 Mbpsで3.7 mA

チャンネルあたり最大25 Mbpsで8.2 mA

3V 動作

チャンネルあたり最大0.8mAで0Mbpsから2Mbps

チャンネルあたり最大10 Mbpsで2.2 mA

チャンネルあたり最大25 Mbpsで4.8 mA

双方向通信

3 V/5 V レベル変換

高温操作: 125°C

高データレート:DCから25 Mbps (NRZ)

正確なタイミング特性

3 ns 最大パルス幅歪み

3 ns 最大チャンネル対チャンネルマッチング

高速通用モード・トランジエント・インシデンス: andgt;25 kV/andmu;s

安全性及び規制の承認

UL認定

UL 1577 単位で1分間に 2500 V の回転

CSAコンポーネントの承認通知 5A

合格証明書 VDE

2006年12月:DIN V VDE V 0884-10 (VDE V 0884-10)

そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして,そして

自動車用途に適格

そして

応用

サイズ・クリティカルな多チャンネル隔離

SPI インターフェイス/データコンバーター 隔離

RS-232/RS-422/RS-485トランシーバー隔離

デジタルフィールドバス隔離

ハイブリッド 電動 車両,電池 モニター,モーター ドライブ

そして

一般的な説明

ADuM1200/ADuM12011は,アナログデバイス,インク,iCouplerandreg;技術に基づいた2チャネルデジタル隔離器です.高速CMOSとモノリシックトランスフォーマー技術を組み合わせ,これらの隔離部品は,代替品よりも優れた性能特性を有します.オプトコップラーなど

LEDや光二極管の使用を避けることで,iCouplerデバイスは光結合器に一般的に伴う設計困難を排除します.

典型的な光合同器は 不確実な電流伝送比,非線形伝送関数,シンプルなiCouplerデジタルインターフェースと安定した性能特性によって,温度と寿命の影響は排除されていますこれらのiCoupler製品では,外部ドライバやその他の離散なコンポーネントの必要性がなくなり,iCouplerデバイスは,同等の信号データレートで光結合器の10分の"から6分の"の電力を消費する.

ADuM1200/ADuM1201の隔離装置は,さまざまなチャネル構成とデータ速度の2つの独立した隔離チャネルを提供します (注文ガイドを参照).両方の装置は,両側からの電源電圧で動作します..7Vから5.5V,低電圧システムとの互換性を確保し,隔離壁の電圧変換機能を可能にします.ADuM1200/ADuM1201は,低パルス幅の歪み (そしてCR グレードでは,3 ns) と,CR グレードでは3 ns) と,密度の高いチャネル対チャネルマッチングがあります.他のオプトコップラー代替機とは異なり,ADuM1200/ADuM1201の隔離装置は,入力論理の移行がない場合や電源オン/オフ状態の際にDCの正確性を保証する特許のあるリフレッシュ機能を有する..

ADuM1200WとADuM1201Wは125°C操作に適格な自動車グレードバージョンである.詳細については,自動車製品セクションを参照してください.
