商品の詳細:
お支払配送条件:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 |

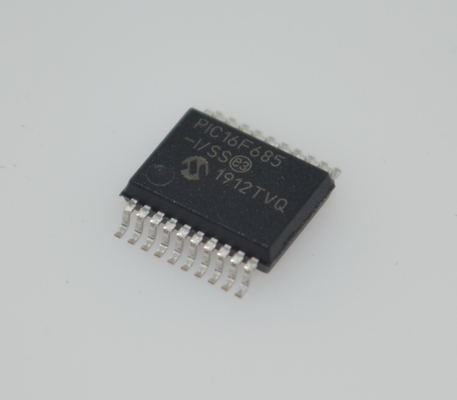

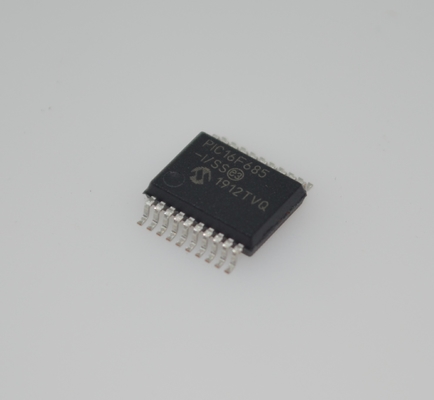

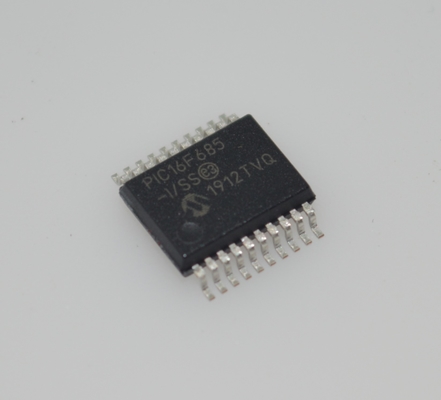

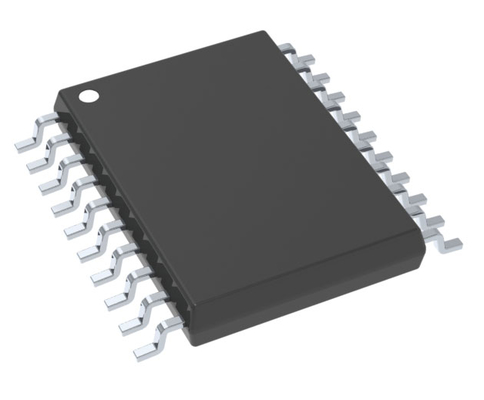

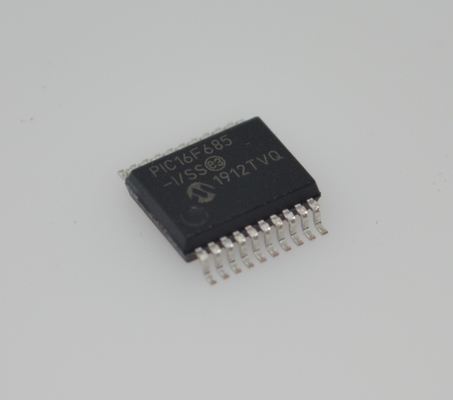

PIC16F685-I/SS 8ビットフラッシュ MCU 20MHz スピード 3.5KB メモリ 256B EEPROM 12x10ビット ADC 25 I/O ピン 幅2.0-5.5V 範囲 産業用 -40°C から +85°C SSOP-20 パッケージ 埋め込み制御
高性能 RiSC CPU
学ぶための35の指示だけ
- 枝を除くすべての単サイクル指示
動作速度:
DC-20 MHz オシレーター/クロック入力
-DC-200 ns 指示サイクル
断断する能力
8-レベルディープハードウェアスタック
直接,間接,相対的なアドレスのモード
マイクロコントローラーの特殊特性
精密内部オシレーター:
工場調整で+1%
ソフトウェアで選択できる周波数範囲,8MHzから32KHz
ソフトウェア調節可能
2 速度の起動モード
重要なアプリケーションのクリスタル障害検出
稼働中に時計モードを切り替える エネルギー節約
電力を節約する睡眠モード
広範囲の稼働電圧 (2.0V-5.5V)
産業用および拡張温度範囲
パワーオンリセット (POR)
パワーアップタイマー (PWRTE) とオシレータースタートタイマー (OST)
ソフトウェア コントロール オプションでブラウンアウト リセット (BOR)
強化された低電流ウォッチドッグタイマー (WDT) オンチップオシレーター (ソフトウェア選択可能な名目268秒,フルプレスカラー)
マンチプレックス マスター クリア/インプットピン
プログラム可能なコード保護
高耐久性フラッシュ/EEPROMセル:
100,000 書き込み フラッシュ耐久性
1,000,000 EEPROMの書き込み耐久性
フラッシュ/データEEPROM保存:>40年
強化されたUSARTモジュール:
RS-485,RS-232およびLIN 2をサポートする.0
オートバウッド検出
スタートビットで自動目覚め
低電力 機能
待機電流:
50 nA @ 2.0V 典型的な
動作電流:
11 μA @ 32 kHz,2.0V,典型的な
220 μA @ 4 MHz,2.0V,典型的な
ウォッチドッグタイマーの現在:
-<1 μA @2.0V,典型的な
周辺機能
17 1/0ピンと1インプット専用ピン:
直接LED駆動のための高電流源/シンク
切断・交換・ピン
個別プログラム可能な弱力引き上げ
超低電力目覚め (ULPWU)
アナログ比較モジュール:
2つのアナログ比較機
プログラム可能なオンチップの電圧参照モジュール (CVREF) (VDDの%)
比較器の入力と出力は外部からアクセス可能
SR ロックモード
タイマー1 ゲート同期ロック
固定0.6VVREF
A/Dコンバーター:
10ビット解像度と12チャンネル
タイマー0: 8 ビット プログラム可能なプレスカラー付き 8 ビット タイマー/カウンター
強化タイマー1:
プレスカラー付き16ビットタイマー/カウンター
外部タイマー1ゲート (カウント有効)
lNTOSCモードが選択されている場合,Timer1オシレーターとしてLPモードでOSC1とOSC2を使用するオプション
タイマー2:8ビットタイマー/カウンター 8ビット周期レジスタ,プレスカラー,ポストスカラー
強化されたキャプチャ,比較,PWM+モジュール:
16 ビット カプチャ 最大解像度 12.5 ns
比較,最大解像度 200 ns
1, 2 または 4 つの出力チャネルを持つ10 ビットPWM,プログラム可能な"デッドタイム",最大周波数20 kHZ
PWM出力ステアリング制御
同期シリアルポート (SSP):
SPlモード (マスターとスレーブ)
情報
|
カテゴリー
|
|
|
|
Mfr
|
|
|
|
シリーズ
|
|
|
|
パッケージ
|
トューブ
|
|
|
部品のステータス
|
アクティブ
|
|
|
DigiKey プログラム可能
|
確認しました
|
|
|
コアプロセッサ
|
指揮官
|
|
|
コアサイズ
|
8ビット
|
|
|
スピード
|
20MHz
|
|
|
接続性
|
-
|
|
|
周辺機器
|
ブラウンアウト検出/リセット,POR,PWM,WDT
|
|
|
I/O の数
|
18
|
|
|
プログラムメモリサイズ
|
|
|
|
プログラムメモリタイプ
|
フラッシュ
|
|
|
EEPROM サイズ
|
256 × 8
|
|
|
RAM サイズ
|
256 × 8
|
|
|
電圧 - 供給 (Vcc/Vdd)
|
2V~5.5V
|
|
|
データ変換機
|
A/D 12x10b
|
|
|
オスイレーター型
|
内部
|
|
|
動作温度
|
-40°C ~ 85°C (TA)
|
|
|
マウントタイプ
|
表面マウント
|
|
|
供給者のデバイスパッケージ
|
20-SSOP
|
|
|
パッケージ/ケース
|
20-SSOP (0.209",5.30mm 幅)
|
|
|
基本製品番号
|
図面
