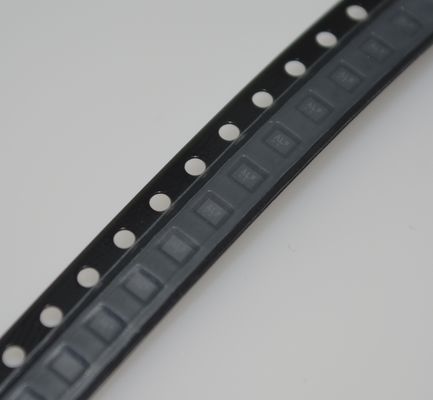

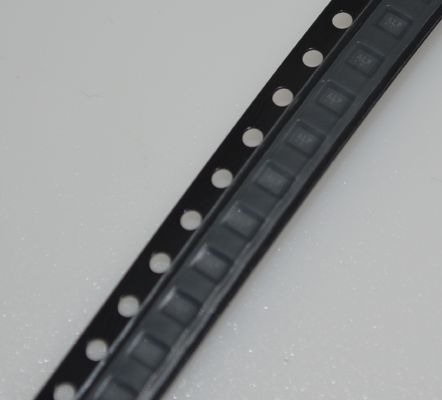

NLAS2750MUTAG 低オン抵抗 (0.6Ω) 高速スイッチング 1.8V-5.5V 広電圧 ESD 保護 小型 SOT-23 パッケージ RoHS 準拠 ポータブル & IoT デバイスに最適
特徴
• DC ブロッキングコンデンサを必要とせずに負の振幅オーディオ信号をスイッチング可能
• 低オン抵抗 (RON)
• 低電圧デジタル制御ロジック: (VINH = 1.4 V @ VCC = 2.7 V ～ 4.3 V)
• 低消費電力 (ICC ≤ 250 nA)
• 省スペース 1.4 mm x 1.8 mm パッケージ UQFN パッケージ
• これは Pb−Free デバイスです
一般的な用途
• 携帯電話
• ポータブルメディアプレーヤー
説明
NLAS2750MUTAG は、ポータブルデバイス、loT アプリケーション、信号ルーティングシステム向けに設計された、高効率、低電圧の単極双投 (SPDT) アナログスイッチです。超低オン抵抗 (標準 0.62) と最小限の消費電力により、このスイッチは高い信号完全性を確保し、電圧降下と歪みを低減します。
主な特徴と利点
1. 超低オン抵抗 (0.62)- 信号損失と電力消費を最小限に抑え、精密なアナログおよびデジタルスイッチングに最適です。
2. 広電圧範囲 (1.8V ～ 5.5v)- 複数のロジックレベルをサポートし、バッテリー駆動デバイス (Li-ion、3.3V/5V システム) との互換性を確保します。
3. 高速スイッチング (高速ターンオン/オフ)- データ収集、オーディオスイッチング、マルチプレキシングアプリケーションの迅速な信号ルーティングを可能にします。
4. 堅牢な ESD 保護 (±8kV HBM) - 厳しい環境での信頼性を高め、静電放電から敏感な回路を保護します。
コンパクト SOT-23 パッケージ - ウェアラブル、スマートフォン、loT センサーの基板スペースを節約します5。
PCB への容易な統合を可能にします。
6. 低消費電力 (ほぼゼロのリーク電流)- ポータブル電子機器のバッテリー寿命を延ばします。
7. RoHS 準拠 & 鉛フリー- 安全な製造と廃棄のためのグローバルな環境基準を満たしています。
情報
|
カテゴリ
|
|
|
|
メーカー
|
onsemi
|
|
|
シリーズ
|
-
|
|
|
パッケージング
|
テープ & リール (TR)
カットテープ (CT)
Digi-Reel®
|
|
|
部品ステータス
|
生産中止
|
|
|
スイッチ回路
|
SPDT
|
|
|
マルチプレクサ/デマルチプレクサ回路
|
2:1
|
|
|
回路数
|
2
|
|
|
オン抵抗 (最大)
|
1.3Ohm
|
|
|
チャネル間マッチング (ΔRon)
|
100mOhm
|
|
|
電圧 - 供給、シングル (V+)
|
1.8V ～ 5V
|
|
|
電圧 - 供給、デュアル (V±)
|
-
|
|
|
スイッチ時間 (Ton、Toff) (最大)
|
150ns、130ns
|
|
|
-3db 帯域幅
|
44MHz
|
|
|
電荷注入
|
60pC
|
|
|
チャネル容量 (CS(off)、CD(off))
|
5pF
|
|
|
電流 - リーク (IS(off)) (最大)
|
250nA
|
|
|
クロストーク
|
-60dB @ 300kHz
|
|
|
動作温度
|
-40°C ～ 85°C (TA)
|
|
|
取り付けタイプ
|
表面実装
|
|
|
パッケージ / ケース
|
10-UFQFN
|
|
|
サプライヤデバイスパッケージ
|
10-UQFN (1.4x1.8)
|
|
|
基本製品番号
|
図面
