商品の詳細:
お支払配送条件:
|
| 関数: | 昇降圧 | 出力設定: | 肯定または否定 |
|---|---|---|---|
| トポロジー: | バック,ブースト | 出力型: | 調整可能 |
| 出力数: | 1 | ||
| ハイライト: | MIFARE RFID/NFC リーダー IC,MFRC52202HN1 RFID/NFC リーダー IC,MFRC52202HN1 |
||

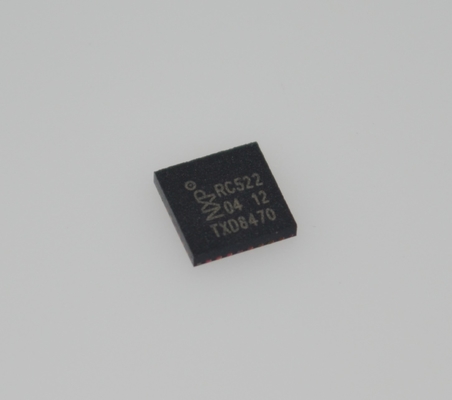

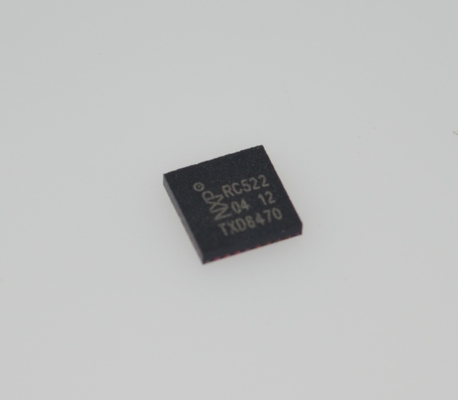

MFRC52202HN1 ISO 14443A/MIFAREサポートSPI/I2C/UARTインターフェース,10cm範囲,低電源モード抗衝突およびコンパクトなHVQFN32パッケージ
特徴と利点
反応をデモジュール化して解読するための高度に統合されたアナログ回路
タンナを最小数の外部コンポーネントで接続するためのバッファード出力ドライバ
ISO/IEC 14443 A/MIFARE と NTAG をサポートする
読み書きモードではアンテナのサイズとチューニングに応じて50mmまで
MF1xxS20,MF1xxS70 と MF1xxS50 の読み書きモードでの暗号化をサポートします
支持 ISO/IEC 14443 848 kBd までより高速な通信
MFIN/MFOUT をサポートする
MFIN/MFOUT を通して接続されたスマートカードICへの追加的な内部電源
サポートされているホストインターフェース
SPI 10 Mbit/s まで
I2Cバスインターフェースは,高速モードでは最大400kBd,高速モードでは最大3400kBd
RS232 シリアル UART 最大1228.8 kBd,ピン電圧供給に依存する電圧レベル
FIFO バッファは 64 バイトの送信と受信を処理します
柔軟な中断モード
低電力機能のハードリセット
ソフトウェアモードによる停止
プログラム可能なタイマー
内部オシレーター 27.12 MHz クォーツ結晶への接続
◎ 2.5Vから3.3Vの電源
CRCコプロセッサ
プログラム可能なI/Oピン
内部 自己テスト
紹介
バージョン1.0と2の違い0
MFRC522は2つのバージョンで提供されています.
MFRC52201HN1 (以下"バージョン 1.0"と呼ばれ)
MFRC52202HN1,以下はバージョン2と呼ばれます.0.
MFRC522 バージョン2.0は バージョン1.0と完全に互換性があり,さらに以下の機能と改善を提供します.
• 荒い環境下での読み取りICの安定性が向上
• 追加のタイマープレスカラー,セクション 8. 5を参照してください.
• RX マルチプルが 1 に設定されているとき,修正された CRC 処理
このデータシートのバージョンは,MFRC522の両方のバージョンをカバーし,適用される場合,バージョン間の違いを記述します.
一般的な説明
MFRC522は13.56MHzでコンタクトレス通信のための高度に統合された読み書きICである.MFRC522読み手はISO/IEC 14443 A/MIFAREおよびNTAGをサポートする.MFRC522の内部送信機は,追加のアクティブ回路なしでISO/IEC 14443 A/MIFAREカードとトランスポーダーと通信するように設計された読み書きアンテナを動かすことができる.受信機モジュールは,ISO/IEC 14443 A/MIFARE互換性のあるカードおよびトランスポンダーからの信号のデモジュール化および解読のための堅牢かつ効率的な実装を提供します.デジタルモジュールは,ISO/IEC 14443 Aのフレームとエラー検出 (対等性およびCRC) の完全な機能を管理しますMFRC522は,MF1xxS20,MF1xxS70およびMF1xxS50製品をサポートする. MFRC522は,非接触通信をサポートし,両方向で848kBdまでのMIFAREより高い転送速度を使用する.
情報
|
カテゴリー
|
|
|
|
製造者
|
NXP USA インク
|
|
|
シリーズ
|
|
|
|
パッケージ
|
トレー
|
|
|
部品のステータス
|
アクティブ
|
|
|
タイプ
|
RFIDリーダー
|
|
|
頻度
|
13.56MHz
|
|
|
基準
|
ISO 14443 MIFARE
|
|
|
インターフェース
|
I2C,SPI,UART
|
|
|
電圧 - 供給
|
2.5V~3.3V
|
|
|
動作温度
|
-25°C ~ 85°C
|
|
|
マウントタイプ
|
表面マウント
|
|
|
パッケージ/ケース
|
32-VFQFN 露出パッド
|
|
|
供給者のデバイスパッケージ
|
32HVQFN (5x5)
|
|
|
基本製品番号
|
