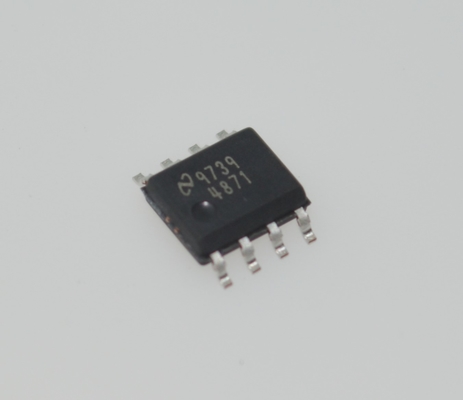

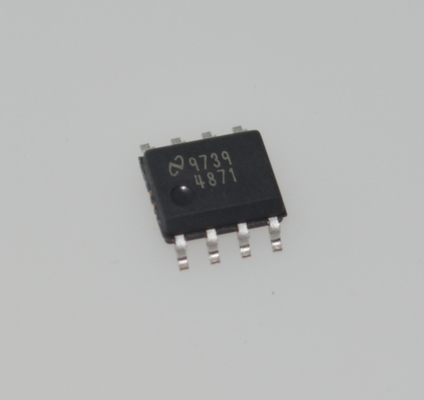

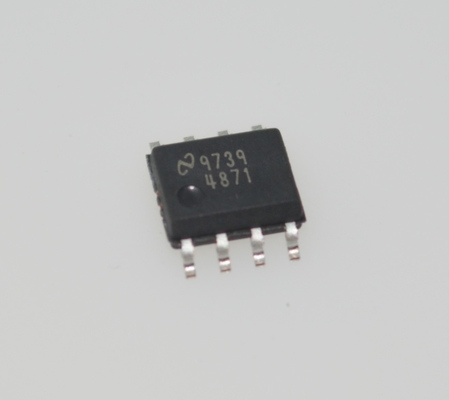

LM4871MX 3Wモノラルオーディオアンプ、2.7V～5.5V低電圧動作、低静止電流、シャットダウンモード、熱保護、RFノイズ耐性向上、省スペースSOICパッケージ

LM4871MX 3Wモノラルオーディオアンプ、2.7V～5.5V低電圧動作、低静止電流、シャットダウンモード、熱保護、RFノイズ耐性向上、省スペースSOICパッケージ

特徴

• 出力カップリングコンデンサ、ブートストラップ2コンデンサ、またはスナバ回路不要

• ユニティゲイン安定

• WSON、VSSOP、SOIC、またはPDIPパッケージ

• 外部ゲイン設定機能

• LM4861とピン互換

アプリケーション

• ポータブルコンピュータ

• デスクトップコンピュータ

• 低電圧オーディオシステム

主な仕様

• POat10%THD+N、1kHz

  – LM4871LD: 3Ω、4Ω負荷; 3W (typ)、2.5 W (typ)

  – その他のすべてのLM4871パッケージ: 8Ω負荷 1.5 W (typ)

• シャットダウン電流 0.6andmicro;A (typ)

• 電源電圧範囲 2.0V～5.5 V

• THDat1kHz at 1W連続平均出力電力、8Ω 0.5% (最大)

説明

LM4871は、5V電源で駆動した場合に、3Ω負荷に対して10% THD未満で3Wの連続平均電力を供給できるモノラルブリッジオーディオパワーアンプです（注を参照）。ポータブルアプリケーションでの電力節約のため、VDDがSHUTDOWNピンに印加されると、LM4871のマイクロパワーシャットダウンモード（IQ = 0.6andmicro;A、typ）が有効になります。

Boomerオーディオパワーアンプは、高出力、高忠実度のオーディオ出力を提供するように特別に設計されています。外部コンポーネントが少なく、2.0Vから5.5Vの低電源電圧で動作します。LM4871は、出力カップリングコンデンサ、ブートストラップコンデンサ、スナバネットワークを必要としないため、最小限の体積と重量を必要とする低電力ポータブルまたはシステムに最適です。

LM4871の追加機能には、熱シャットダウン保護、ユニティゲイン安定性、および外部ゲイン設定が含まれます。
