上は中国の専門の電子部品のディストリビューターです。
私達はPCB Bomのための通信モジュール、アンテナ、PCB、PCBAおよび全部品からのワンストップ解決サービスを、提供します。
|
商品の詳細:
お支払配送条件:
|
| 関数: | 昇降圧 | 出力設定: | 肯定または否定 |
|---|---|---|---|
| トポロジー: | バック,ブースト | 出力型: | 調整可能 |
| 出力数: | 1 | ||
| ハイライト: | IR2104STRPBF ハーフブリッジドライバ,UVLO保護ハーフブリッジドライバ,SOIC-8 高電圧ハーフブリッジドライバ |
||

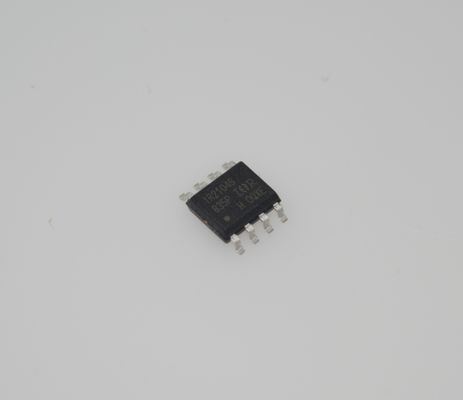

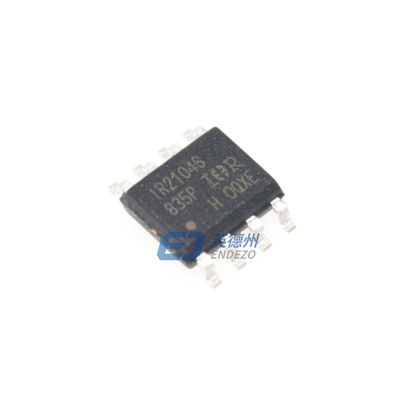

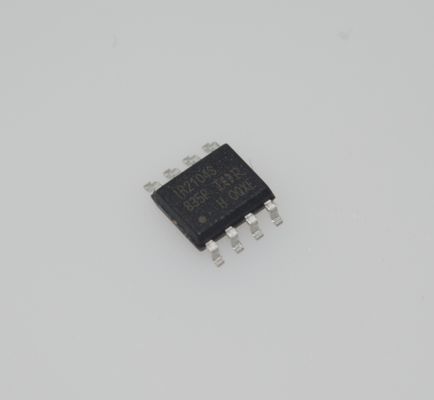

IR2104STRPBF 高電圧ハーフブリッジドライバ、600V定格、200mA出力、高速スイッチング、低静止電流、堅牢なSOIC-8パッケージ、UVLO保護
andnbsp;
andnbsp;特徴
andbull; ブートストラップ動作用に設計されたフローティングチャネル
andnbsp; andnbsp;最大+600Vまで完全に動作
andnbsp; andnbsp;負の過渡電圧に耐性
andnbsp; andnbsp;dV/dt耐性
andbull; ゲートドライブ供給範囲10～20V
andbull; 低電圧ロックアウト
andbull; 3.3V、5V、15V入力ロジック互換
andbull; クロスコンダクション防止ロジック
andbull; 内部設定デッドタイム
andbull; 入力と同相のハイサイド出力
andbull; シャットダウン入力は両方のチャネルをオフにする
andbull; 両方のチャネルで整合した伝搬遅延
andbull; LEAD-FREEも利用可能
andnbsp;
説明
IR2104(S)は、高電圧、高速パワーMOSFETおよびIGBTドライバで、ハイサイドおよびローサイドのリファレンス出力チャネルに依存しています。独自のHVICおよびラッチ耐性CMOS技術により、堅牢なモノリシック構造を実現しています。ロジック入力は、3.3Vロジックまで、標準CMOSまたはLSTTL出力と互換性があります。出力ドライバは、ドライバのクロスコンダクションを最小限に抑えるように設計された高パルス電流バッファ段を備えています。フローティングチャネルは、ハイサイド構成のNチャネルパワーMOSFETまたはIGBTを駆動するために使用できます。
andnbsp;
アプリケーション
モータドライブ
ブラシレスDC（BLDC）モータドライブ
ステッピングモータドライブ
サーボモータ制御
パワー＆インバータ
DC-ACインバータ（例：太陽光発電インバータ、UPS）
スイッチモード電源（SMPS）
高周波電力変換
産業オートメーション
産業用モータ制御
ロボットドライブシステム
ソレノイドバルブ駆動
自動車エレクトロニクス
電気自動車（EV）モータ制御
車載充電器（OBC）
電動パワーステアリング（EPS）
家電製品＆家電製品
インバータエアコン/冷蔵庫コンプレッサドライブ
電動工具（例：ドリル、カッター）
ドローンESC（電子速度コントローラ）
andnbsp;
情報
|
カテゴリ
|
andnbsp;
|
|
|
メーカー
|
Infineon Technologies
|
andnbsp;
|
|
シリーズ
|
-
|
andnbsp;
|
|
パッケージング
|
テープ＆リール（TR）
カットテープ（CT）
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
部品ステータス
|
アクティブ
|
andnbsp;
|
|
DigiKeyプログラマブル
|
未検証
|
andnbsp;
|
|
駆動構成
|
ハーフブリッジ
|
andnbsp;
|
|
チャネルタイプ
|
同期
|
andnbsp;
|
|
ドライバ数
|
2
|
andnbsp;
|
|
ゲートタイプ
|
IGBT、MOSFET（Nチャネル）
|
andnbsp;
|
|
電圧 - 供給
|
10V～20V
|
andnbsp;
|
|
ロジック電圧 - VIL、VIH
|
0.8V、3V
|
andnbsp;
|
|
電流 - ピーク出力（ソース、シンク）
|
210mA、360mA
|
andnbsp;
|
|
入力タイプ
|
非反転
|
andnbsp;
|
|
ハイサイド電圧 - 最大（ブートストラップ）
|
600 V
|
andnbsp;
|
|
立ち上がり/立ち下がり時間（標準）
|
100ns、50ns
|
andnbsp;
|
|
動作温度
|
-40℃～150℃（TJ）
|
andnbsp;
|
|
実装タイプ
|
表面実装
|
andnbsp;
|
|
パッケージ/ケース
|
8-SOIC（0.154andquot;、3.90mm幅）
|
andnbsp;
|
|
サプライヤデバイスパッケージ
|
8-SOIC
|
andnbsp;
|
|
基本製品番号
|
andnbsp;
図面
当社の利点：
andnbsp;
あらゆる種類のコンポーネントに対するお客様のニーズを満たすことを確認してください。^_^
製品リスト
一連の電子部品、半導体、アクティブおよびパッシブコンポーネントの全範囲を提供しています。PCBのBOMをすべて入手するお手伝いをいたします。つまり、ここでワンストップソリューションを得ることができます。
オファーには以下が含まれます。
集積回路、メモリIC、ダイオード、トランジスタ、コンデンサ、抵抗器、バリスタ、ヒューズ、トリマー＆ポテンショメータ、トランス、バッテリー、ケーブル、リレー、スイッチ、コネクタ、端子台、水晶＆発振器、インダクタ、センサー、トランス、IGBTドライバ、LED、LCD、コンバータ、PCB（プリント基板）、PCBA（PCBアセンブリ）
強力なブランド：
Microchip、MAX、AD、TI、ATMEL、ST、ON、NS、Intersil、Winbond、Vishay、ISSI、Infineon、NEC、FAIRCHILD、OMRON、YAGEO、TDKなど
