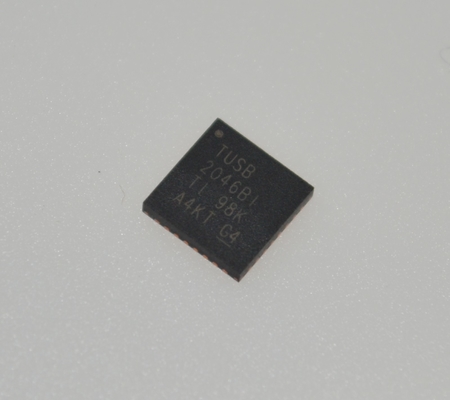

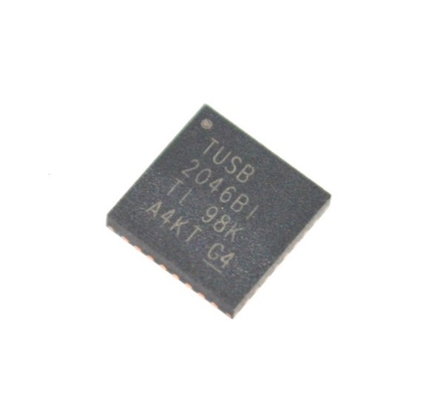

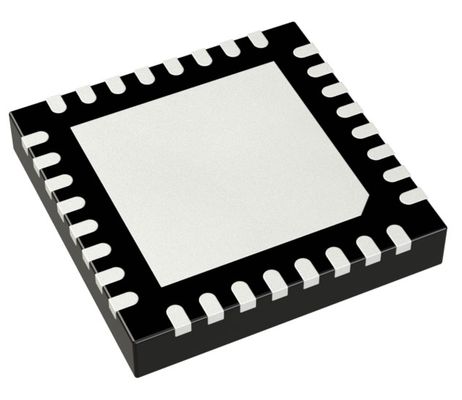

TUSB2046BIRHBR 4ポートUSB 2.0ハブコントローラ、12Mbps/1.5Mbps対応、トランシーバ内蔵、3.3V動作、低EMI、省電力モード、および工業用温度範囲（-40℃～85℃）

TUSB2046BIRHBR 4ポートUSB 2.0ハブコントローラー、12Mbps/1.5Mbps対応、内蔵トランシーバー、3.3V動作、低EMI、省電力モード、産業用温度範囲（-40℃～85℃）

 特徴

• フルスピードハブとしてUSB仕様に完全準拠：TID #30220231

• 32ピンLQFP（1）パッケージ、0.8mm端子ピッチまたはQFNパッケージ、0.5mmピンピッチ

• 3.3V低電力ASICロジック

• 内蔵USBトランシーバー

• ステートマシン実装により、ファームウェアプログラミングは不要

• 1つのアップストリームポートと4つのダウンストリームポート

• すべてのダウンストリームポートはフルスピードおよびロースピード動作をサポート

• 2つの電源モード–セルフパワーモード–バスパワーモード

• 電源スイッチングと過電流報告は、ギャングまたはポート単位で提供

• サスペンドおよびレジューム動作をサポート

• 外部シリアルEEPROMによるプログラマブルベンダーIDおよび製品IDをサポート

• 3ステートEEPROMインターフェースにより、EEPROM共有が可能

• PWRON用のプッシュプル出力により、外部プルアップ抵抗が不要

• OVRCURのノイズフィルタリングにより、電圧スパイクに対する耐性を提供

• パッケージピン配置により、2層PCBが可能

• 6MHz水晶入力により低EMIエミッションを実現

• 実績のあるTUSB2040ハブから移行

• TUSB2040ハブよりも低コスト

• 強化されたシステムESD性能

• 特別なドライバ要件なし。USBスタックサポートを備えたあらゆるオペレーティングシステムでシームレスに動作

• 水晶入力または48MHz入力クロックを介した6MHz動作をサポート

アプリケーション

• コンピュータシステム

• ドッキングステーション

説明

TUSB2046xは、フルスピードハブとしてユニバーサルシリアルバス（USB）仕様に準拠した、1つのアップストリームポートと4つのダウンストリームポートを提供する3.3V CMOSハブデバイスです。このデバイスは、マイクロコントローラーではなくデジタルステートマシンで実装されているため、ファームウェアプログラミングは不要です。フルコンプライアンスUSBトランシーバーは、すべてのアップストリームおよびダウンストリームポートのASICに統合されています。ダウンストリームポートは、ポートに接続されたデバイスの速度に応じてスルーレートを自動的に設定することにより、フルスピードおよびロースピードデバイスをサポートします。BUSPWRピンの設定により、バスパワーモードまたはセルフパワーモードが選択されます。

GANGED入力の設定により、ダウンストリームポートの電源スイッチングと過電流検出モードが決定されます。GANGEDがHighの場合、すべてのPWRON出力が一緒に切り替わり、OVRCURがアクティブになると、すべてのポートが電源オフ状態に移行します。GANGEDがLowの場合、PWRON出力とOVRCUR入力はポート単位で動作します。
