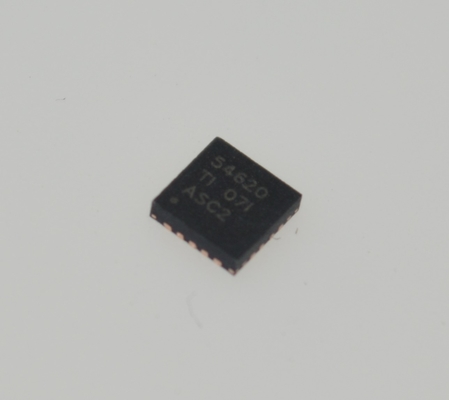

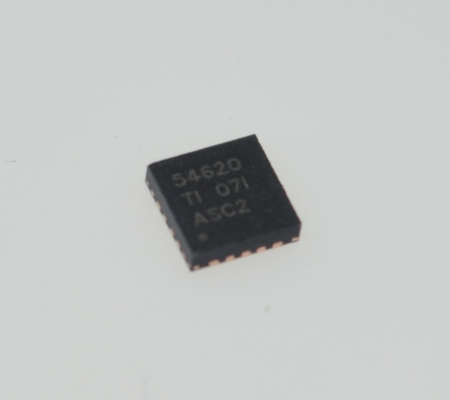

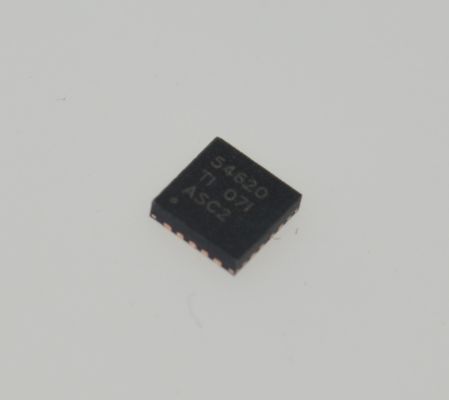

TPS54620RGYR 6A 高効率のステップダウンコンバータ 4.5-17V 入力調節可能出力 1.5% 正確さ 1.2MHz スイッチング 熱保護と電力 良い信号

TPS54620RGYR 6A 高効率降圧コンバータ、4.5-17V 入力、調整可能な出力、1.5% 精度、1.2MHz スイッチング、熱保護、および Power Good 信号

特徴

• 26 mΩ および 19 mΩ MOSFET を内蔵

• 分割電源レール: PVIN で 1.6 V ～ 17 V

• 200 kHz ～ 1.6 MHz スイッチング周波数

• 外部クロックに同期

• 0.8 V ±1% 電圧リファレンス、過熱保護

• 低 2-andmicro;A シャットダウン静止電流

• プリバイアス出力への単調な起動

• -40°C ～ 150°C 動作接合部温度範囲

• 調整可能なスロースタートと電源シーケンス

• 低電圧および過電圧用の Power Good 出力モニタ

• 調整可能な入力低電圧ロックアウト

アプリケーション

• 高密度分散電源システム

• 高性能ポイントオブロードレギュレーション

• ブロードバンド、ネットワーキング、光通信インフラストラクチャ

説明

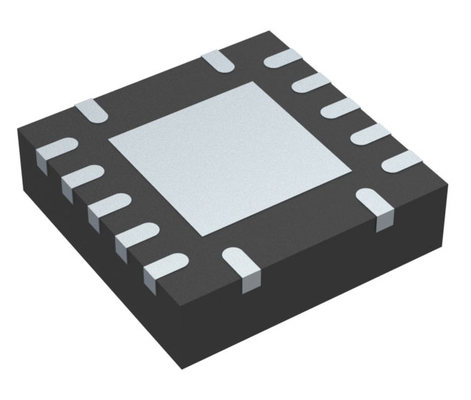

熱的に強化された 3.50 mm × 3.50 mm QFN パッケージの TPS54620 は、高効率とハイサイドおよびローサイド MOSFET の統合により、小型設計に最適化された、フル機能の 17 V、6 A、同期降圧コンバータです。電流モード制御により部品数を削減し、高スイッチング周波数を選択することでインダクタのフットプリントを小さくすることで、さらなる省スペース化を実現しています。

出力電圧の起動ランプは SS/TR ピンによって制御され、スタンドアロン電源またはトラッキング状況のいずれかとして動作できます。イネーブルとオープンドレインの Power Good ピンを正しく構成することで、電源シーケンスも可能です。

ハイサイド FET のサイクルごとの電流制限は、過負荷状態でのデバイスを保護し、電流暴走を防ぐローサイドソース電流制限によって強化されます。また、過剰な逆電流を防ぐためにローサイド MOSFET をオフにするローサイドシンク電流制限もあります。ダイ温度が熱シャットダウン温度を超えると、熱シャットダウンにより部品が無効になります。

情報

図面
