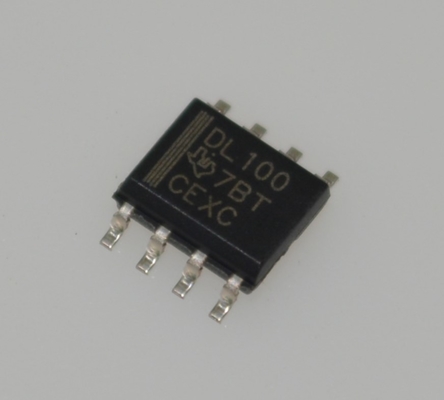

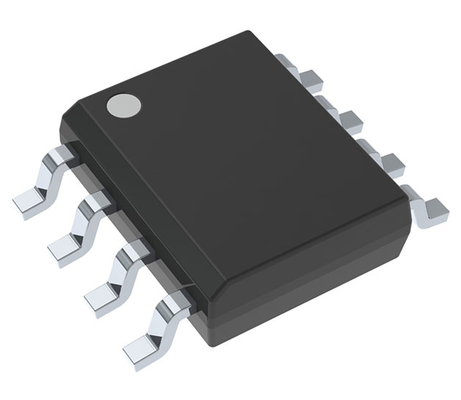

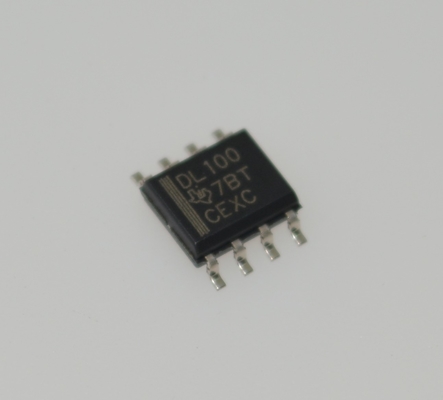

SN65LVDS100DR LVDSバッファ/ドライバ 400Mbpsデータレート 3.3V電源 100Ω内部終端 SOIC-8 -40°C～+85°C

SN65LVDS100DR LVDSバッファ/ドライバ 400Mbpsデータレート 3.3V電源 100Ω内部終端 SOIC-8 -40°C～+85°C

特徴

• シグナリングレート2 Gbps以上向けに設計

• トータルジッタ < 65 ps

• MC100EP16の低電力代替品

• 低100 ps (最大) 部品間スキュー

• 0V～4V入力電圧範囲で25mVのレシーバ入力スレッショルドヒステリシス

• LVPECL、CML、LVDS信号レベルと電気的に互換性のある入力

• 3.3V電源動作

• LVDTは110Ω終端抵抗を内蔵

• SOICおよびMSOPで提供

アプリケーション

• 無線インフラ

• テレコムインフラ

• プリンタ

説明

SN65LVDS100、SN65LVDT100、SN65LVDS101、およびSN65LVDT101は、リピータとして接続された高速差動レシーバおよびドライバです。レシーバは、最大2 Gbpsの速度で低電圧差動信号（LVDS）、正エミッタ結合ロジック（PECL）、または電流モードロジック（CML）入力信号を受け入れ、LVDSまたはPECL出力信号として繰り返します。デバイスを通る信号パスは差動であり、放射エミッションを低減し、ジッタを最小限に抑えます。

SN65LVDS100およびSN65LVDT100の出力は、TIA/EIA-644-Aで定義されているLVDSレベルです。SN65LVDS101およびSN65LVDT101の出力は、3.3V PECLレベルと互換性があります。どちらも、公称100Ωの特性インピーダンスを持つ差動伝送線を駆動します。

SN65LVDT100およびSN65LVDT101には、基板スペースを削減し、部品数を減らし、可能な限り短いスタブ長を実現するための110Ω差動ライン終端抵抗が含まれています。SN65LVDS100およびSN65LVDS101にあるVBB電圧リファレンスは含まれていません。VBBは、シングルエンド入力信号の受信に使用するために、VCCより通常1.35 V低い電圧リファレンスを提供し、シングルエンド3.3V PECL入力で特に役立ちます。VBBを使用しない場合は、未接続またはオープンにする必要があります。

すべてのデバイスは、-40°C～85°Cでの動作が特徴付けられています。

情報

図面

当社の利点：

• 高品質製品---当社のオファーは100％新品でオリジナル、ROHS準拠です
• 競争力のある価格---優れた価格の優れた購入チャネル。
• 専門的なサービス---出荷前の厳格な品質テスト、および購入後の完璧なアフターサービス。
• 十分な在庫---強力な購買チームのサポートにより、
• 迅速な配達---お支払いが確認されてから1〜3営業日以内に商品を発送します。

あらゆる種類のコンポーネントに対するお客様のニーズを満たすことを確認してください。^_^


製品リスト
一連の電子部品、半導体、アクティブおよびパッシブコンポーネントの全範囲を提供しています。PCBのBOMをすべて入手するお手伝いをいたします。つまり、ここでワンストップソリューションを得ることができます。


提供内容：
集積回路、メモリIC、ダイオード、トランジスタ、コンデンサ、抵抗器、バリスタ、ヒューズ、トリマー＆ポテンショメータ、トランス、バッテリー、ケーブル、リレー、スイッチ、コネクタ、端子台、水晶＆発振器、インダクタ、センサー、トランス、IGBTドライバ、LED、LCD、コンバータ、PCB（プリント基板）、PCBA（PCBアセンブリ）

強力なブランド：
Microchip、MAX、AD、TI、ATMEL、ST、ON、NS、Intersil、Winbond、Vishay、ISSI、Infineon、NEC、FAIRCHILD、OMRON、YAGEO、TDKなど
