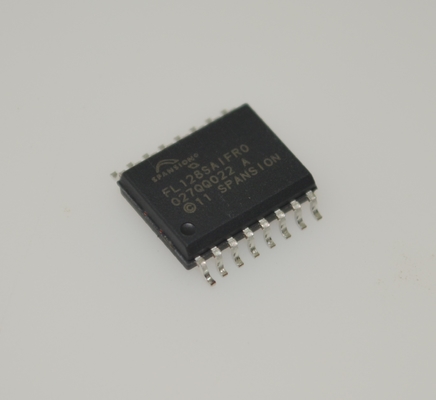

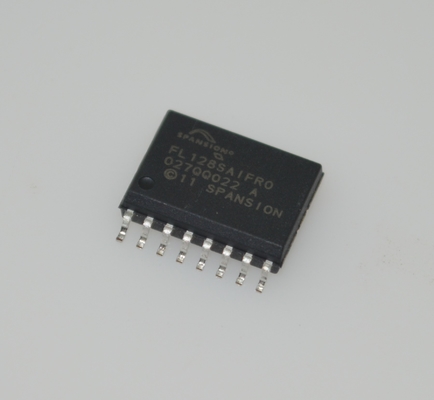

S25FL128SAGMFIR01 128Mb SPI NORフラッシュ 104MHzクロック 100K消去サイクル 20年データ保持 2.7～3.6V SOIC-16 -40℃～+85℃

S25FL128SAGMFIR01 128Mb SPI NORフラッシュ 104MHzクロック 100K消去サイクル 20年データ保持 2.7-3.6V SOIC-16 -40℃～+85℃

特徴

• 多用途I/Oを備えたCMOS 3.0Vコア

• マルチI/O付きシリアルペリフェラルインターフェース（SPI）

- SPIクロック極性と位相モード0および3

- DDRオプション

- 拡張アドレッシング：24ビットまたは32ビットのアドレスオプション

- S25FL-A、S25FL-K、およびS25FL-P SPIファミリと互換性のあるシリアルコマンドセットとフットプリント

- S25FL-P SPIファミリと互換性のあるマルチI/Oコマンドセットとフットプリント

•読み取りコマンド

- ノーマル、高速、デュアル、クワッド、高速DDR、デュアルDDR、クワッドDDR

- AutoBoot – 電源投入またはリセット時に、事前に選択されたアドレスでノーマルまたはクワッド読み取りコマンドを自動的に実行

- 設定情報用の共通フラッシュインターフェース（CFI）データ

• プログラミング（1.5 MBps）

- 256バイトまたは512バイトのページプログラミングバッファオプション

- 低速クロックシステム用のクワッド入力ページプログラミング（QPP）

- シングルビットエラー訂正による自動ECC-内部ハードウェアエラー訂正コード生成

• 消去（0.5～0.65 MBps）

- ハイブリッドセクターサイズオプション – 前世代のS25FLデバイスとの互換性のために、アドレス空間の上部または下部に32個の4KBセクターの物理セットと、残りのすべての64KBセクター

- 均一セクターオプション – より高い密度と将来のデバイスとのソフトウェア互換性のために、常に256KBブロックを消去

• サイクル耐久性

- 100,000回のプログラム/消去サイクル、最小

• データ保持

- 20年間のデータ保持、最小

• セキュリティ機能

- ワンタイムプログラマブル（OTP）1024バイトのアレイ

- ブロック保護

• 連続したセクターのプログラムまたは消去に対する保護を制御するステータスレジスタビット

• ハードウェアおよびソフトウェア制御オプション

- 高度なセクター保護（ASP）

• ブートコードまたはパスワードで制御される個々のセクター保護

• Eclipseアーキテクチャを備えた65nm MIRRORBITandtrade;テクノロジー

• コア供給電圧：2.7 V～3.6 V

• I/O供給電圧：1.65 V～3.6 V

- SO16およびFBGAパッケージ

• 温度範囲/グレード：

- 産業用（-40℃～+85℃）

- 産業用プラス（-40℃～+105℃）

- 車載AEC-Q100グレード3（-40℃～+85℃）

- 車載AEC-Q100グレード2（-40℃～+105℃）

- 車載AEC-Q100グレード1（-40℃～+125℃）

• パッケージ（すべてPbフリー）

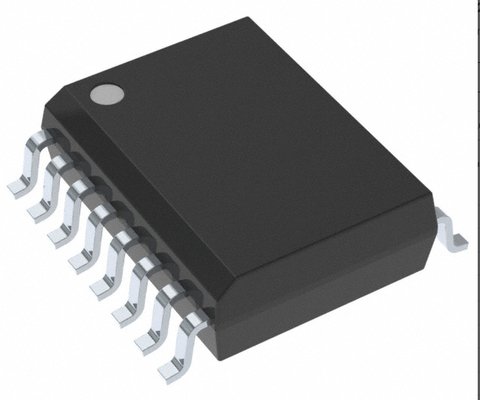

- 16リードSOIC（10.30×7.50×2.65 mm）（300 mil）

- 8リードDFN（6.0×8.0×0.8 mm）（WSON）

- 24ボールFBGA（8.0×6.0×1.2 mm）

• 5×5ボール（FAB024）および4×6ボール（FAC024）フットプリントオプション

• 良品ダイ（KGD）およびテスト済みダイ

概要

Infineon S25FL128SおよびS25FL256Sデバイスは、次のものを使用する不揮発性フラッシュメモリ製品です。

• MIRRORBITandtrade;テクノロジー – 各メモリ配列トランジスタに2つのデータビットを格納

• Eclipseアーキテクチャ – プログラムと消去のパフォーマンスを劇的に向上

• 65nmプロセスリソグラフィ

このデバイスファミリは、SPIを介してホストシステムに接続します。従来のSPIシングルビットシリアル入力と出力（シングルI/OまたはSIO）がサポートされており、オプションの2ビット（デュアルI/OまたはDIO）および4ビット（クワッドI/OまたはQIO）シリアルコマンドもサポートされています。このマルチ幅インターフェースは、SPIマルチI/OまたはMIOと呼ばれます。さらに、FL-Sファミリは、SIO、DIO、およびQIOのDDR読み取りコマンドのサポートを追加し、クロックの両エッジでアドレスと読み取りデータを転送します。

Eclipseアーキテクチャは、1回の操作で最大128ワード（256バイト）または256ワード（512バイト）をプログラムできるページプログラミングバッファを備えており、前世代のSPIプログラムまたは消去アルゴリズムよりも高速な有効プログラミングと消去を実現します。

フラッシュメモリから直接コードを実行することは、eXecute-in-PlaceまたはXIPと呼ばれることがよくあります。FL-Sデバイスを、サポートされているより高いクロックレートで、QIOまたはDDR-QIOコマンドで使用することにより、命令読み取り転送速度は、従来のパラレルインターフェース、非同期、NORフラッシュメモリに匹敵または上回り、信号数を劇的に削減できます。

S25FL128SおよびS25FL256S製品は、さまざまな組み込みアプリケーションに必要な柔軟性と高速パフォーマンスと相まって、高密度を提供します。これらは、コードシャドウイング、XIP、およびデータストレージに最適です。
