商品の詳細:
お支払配送条件:
|
| Function: | Step-Up, Step-Down | Output Configuration: | Positive or Negative |
|---|---|---|---|
| Topology: | Buck, Boost | Output Type: | Adjustable |
| Number of Outputs: | 1 |

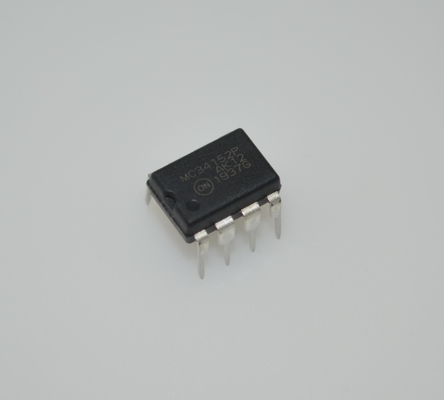

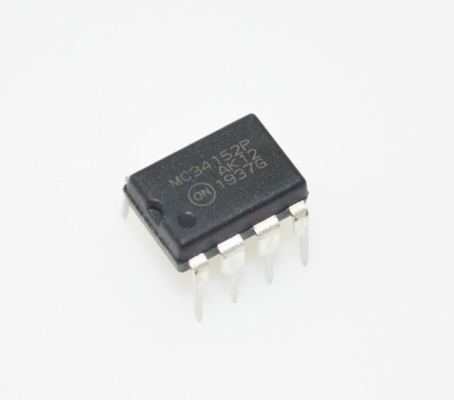

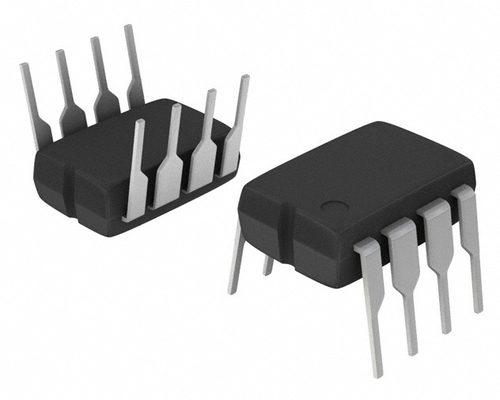

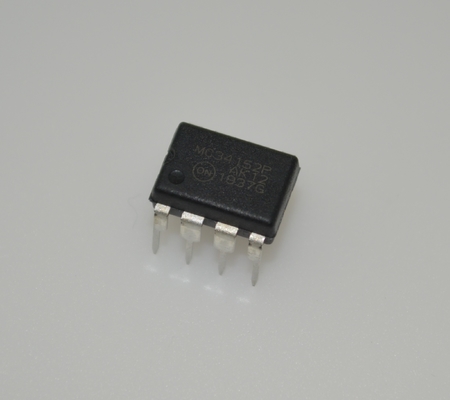

MC34152PG デュアルMOSFETドライバー 1.5A ピーク電流 12V-18V 供給 50ns 上昇/低下 DIP-8 -40°C から +85°C
特徴
• 1.5A トーテムポール出力を持つ2つの独立したチャンネル
●出力 1000 pF の負荷で15 ns の上昇と落ち込み時間
• CMOS/LSTTL対応インプット
• ヒステレシスによる低電圧ロックアウト
• 低待機電流
• 高周波 の 効率 的 な 操作
• 交換調節器制御ICの共同によりシステムの性能が向上する
• NCV 前記 自動車およびサイトおよび変更制御を必要とする他のアプリケーション
• これはPb−フリーとハリド−フリーデバイスです
記述
MC34152/MC33152は,低電流のデジタル信号を要求するアプリケーションのために設計された二重型非逆転高速ドライバで,高スレイ率で大きな容量負荷を駆動する.これらのデバイスは低入力電流を備えており,CMOS/LSTTL論理に互換性があります,入力移行時間から独立した高速出力スイッチングのための入力ヒステレシス,および電源MOSFETを駆動するのに理想的な2つの高電流トーテムポール出力.低電圧でシステムの不規則な動作を防ぐためヒステレシスを持つ低電圧ロックアウトも含まれています.
典型的な用途には,スイッチング電源,DC−to−dc変換機,コンデンサータ充電ポンプ電圧倍増機/インバーター,およびモーターコントローラが含まれます.
この装置は,二重・直線式および表面式マウントパッケージで入手可能である.
入力段階
ロジックインプットには170mVのヒステレシスがあり,インプットスローズは1.67Vを中心とする.入力限界はVCCに敏感でないため,このデバイスは,その全体の稼働電圧範囲でCMOSとLSTTL論理ファミリーと直接互換性がある入力ヒステレシスは,入力信号の移行時間から独立した高速出力切り替えを提供し,入力限界が越えると出力振動を防ぐ.入力は,地面からVCCまでの信号振幅を受け入れるように設計されていますこれは,1つのチャネルの出力を直接2番目のチャネルの入力を操作できるようにします.接続されていない開いた入力が関連ドライブ出力が知られている低い状態にある原因になるように,各入力には30kプルダウン抵抗があります.
出力段階
各トーテムポールドライブ出力器は,1.0Aで典型的な2.4の"オン"抵抗で1.5Aまで供給および沈み込むことができる.低?? オン?? 抵抗により,高出力電流は,比較的なCMOSドライバよりも低いVCCで達成できます.. 各出力には,MOSFETゲートが1.4V未満のVCCで低い状態を維持するための100kプルダウンレジスタンスがあります. デバイスには過電流または熱保護が設計されていません.VCCまたは地面への出力ショートカットを避ける必要があります..
負荷と連続した寄生性誘導は,ターンオン・トランジション中にドライバーの出力がVCCの上,ターンオフ・トランジション中に地下に鳴る原因となる.CMOSドライバーでは,この操作モードは破壊的な出力ロックアップ状態を引き起こす可能性がありますMC34152は出力ロックアップに抵抗性があります.ドライブ出力には,正電圧トランジエントを固定するためのVCCへの内部ダイオードが含まれています.出力回響が最大20V装置の指定値を超えないように,適切な電源バイパスが遵守されなければならない.負の出力トランジスタは,内部のNPNプルアップトランジスタによってクランプされます. 負の出力トランジスタの間,NPNプルアップ全体に完全な電圧が適用されるため,高周波で電力の消耗が過剰になる可能性があります図19,20および21は,ドライバーの電力の消耗を減らすために外部シュットキーダイオードクランプを使用する方法を示しています.
情報
|
カテゴリー
|
|
|
|
製造者
|
一半
|
|
|
シリーズ
|
-
|
|
|
パッケージ
|
トューブ
|
|
|
部品のステータス
|
時代遅れ
|
|
|
DigiKey プログラム可能
|
確認されていない
|
|
|
駆動式構成
|
低面
|
|
|
チャンネルタイプ
|
独立
|
|
|
運転手数
|
2
|
|
|
ゲートタイプ
|
MOSFET (Nチャネル)
|
|
|
電圧 - 供給
|
6.1V~18V
|
|
|
論理電圧 - VIL,HIV
|
0.8V,2.6V
|
|
|
電流 - ピーク出力 (源,シンク)
|
1.5A,1.5A
|
|
|
入力タイプ
|
逆転しない
|
|
|
昇降時間 (種類)
|
36n,32n
|
|
|
動作温度
|
0°C ~ 150°C (TJ)
|
|
|
マウントタイプ
|
穴を抜ける
|
|
|
パッケージ/ケース
|
8DIP (0.300",7.62mm)
|
|
|
供給者のデバイスパッケージ
|
8-PDIP
|
|
|
基本製品番号
|
図面
