商品の詳細:
お支払配送条件:
|
| 関数: | 昇降圧 | 出力設定: | 肯定または否定 |
|---|---|---|---|
| トポロジー: | バック,ブースト | 出力型: | 調整可能 |
| 出力数: | 1 | ||
| ハイライト: | LT3042EDD LDO,76dB PSRR LDO,Ultra-Low Noise LDO |
||

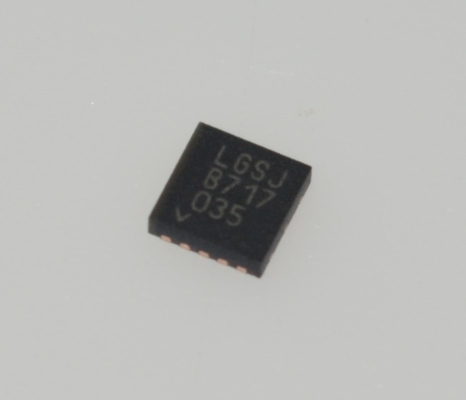

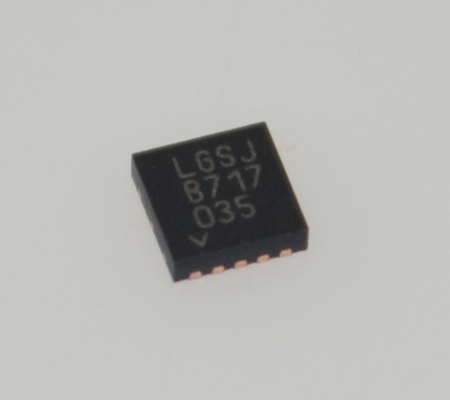

LT3042EDD 超低騒音 LDO 0.8μV RMS 騒音 76dB PSRR @ 1MHz 1.8-20V 入力 3mm×3mm DFN-8 -40°Cから+125°C
特徴
超低RMSノイズ:0.8μVRMS (10Hzから100kHz)
超低周波スポットノイズ: 10kHzで2nV/√Hz
超高PSRR: 1MHzで79dB
出力電流: 200mA
幅広く入力電圧範囲:1.8Vから20V
シングル コンデンサ 器 は 騒音 と PSRR を 改善 する
100μA SETピン電流: ±1% 初始精度
シングルレジスタプログラム 出力電圧
高帯域幅: 1MHz
プログラム可能な電流制限
低脱出電圧:350mV
出力電圧範囲:0Vから15V
プログラム可能なパワー 良い
迅速な起動能力
精度有効/UVLO
低騒音と高電流の対称性
折りたたみの内電流制限
最低出力コンデンサ:4.7μF セラミック
逆電池と逆電流保護
n 10-Lead MSOP と 3mm × 3mm DFN パッケージ
応用
RF電源:PLL,VCO,ミキサー,LNA
非常に低騒音機器
高速/高精度データ変換機
医療用:画像,診断
精密電源
供給源の切り替えのための後調節器
記述
LT®3042は,LTCの超低ノイズと超高PSRRアーキテクチャを搭載した高性能低脱出線形レギュレーターで,ノイズに敏感なRFアプリケーションに電力を供給する.精密電流基準として設計され,その後に高性能電圧バッファーLT3042は簡単に並行して騒音をさらに削減し,出力電流を増加させ,PCBに熱を拡散することができます.
装置は,典型的な350mVの脱出電圧で200mAを供給する. 動作静電電は名義的に2mAであり,シャットダウン時に<1μAに低下する.LT3042の広い出力電圧範囲 (0Vから15V) は,ユニットゲイン操作を維持しながら,実質的に恒定的出力ノイズを提供しますプログラムされた出力電圧から独立して,PSRR,帯域幅と負荷の調節. さらに,調節器にはプログラム可能な電流制限,速速起動能力とプログラム可能な電源は,出力電圧の調節を示します..
LT3042は,最低4.7μFのセラミック出力コンデンサで安定しています.内蔵保護には,逆電池保護,逆電流保護,折りたたみ回転とヒステレシスとの内部電流限界LT3042は,熱強化10リードMSOPと3mm×3mmDFNパッケージで提供されています.
情報
|
カテゴリー
|
|
|
|
Mfr
|
|
|
|
シリーズ
|
-
|
|
|
パッケージ
|
トューブ
|
|
|
部品のステータス
|
アクティブ
|
|
|
出力構成
|
|
|
|
出力型
|
|
|
|
規制当局の数
|
1
|
|
|
電圧 - 入力 (最大)
|
20V
|
|
|
電圧 - 出力 (分/固定)
|
0V
|
|
|
電圧 - 出力 (最大)
|
|
|
|
圧力の減少 (最大)
|
0.35V @ 200mA (タイプ)
|
|
|
電流 - 出力
|
|
|
|
PSRR
|
117dB ~ 56dB (120Hz ~ 10MHz)
|
|
|
制御機能
|
電流制限,有効,電源は良い
|
|
|
保護 機能
|
温度 を 超え て 逆 の 極度
|
|
|
動作温度
|
-40°C ~ 125°C
|
|
|
マウントタイプ
|
表面マウント
|
|
|
パッケージ/ケース
|
10-WFDFN 露出パッド
|
|
|
供給者のデバイスパッケージ
|
10-DFN (3x3)
|
|
|
基本製品番号
|
図面
