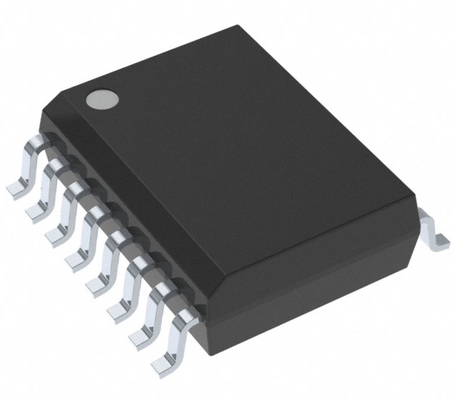

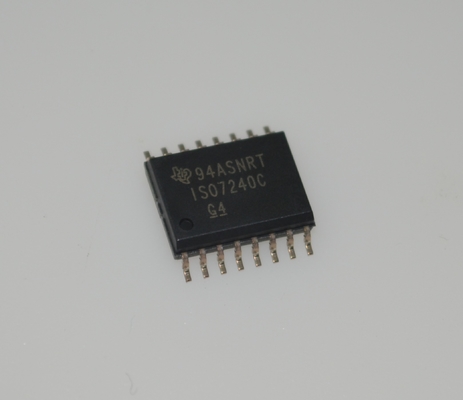

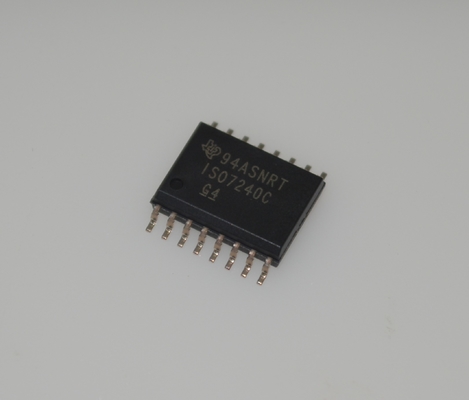

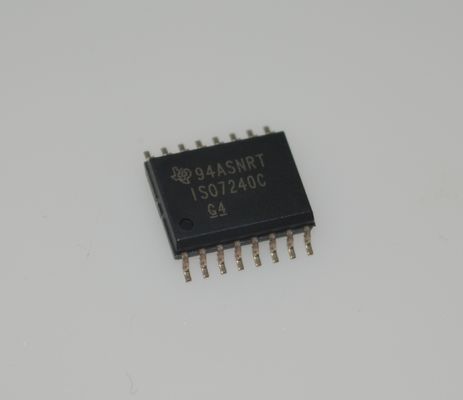

ISO7240CDWR 4チャンネルデジタルアイソレータ、100Mbps速度、高CMTI（50kV/μs）、広い電源範囲（3V～5.5V）、低電力、堅牢なESD保護、SOIC-16パッケージ
特徴
• 25Mbpsおよび150Mbpsのシグナリングレートオプション– チャネル間出力スキューが低い; 最大1ns– パルス幅歪み（PWD）が低い; 最大2ns– ジッタコンテンツが低い; 150Mbpsで1ns Typ
• 選択可能なデフォルト出力（ISO7240CF）
• 定格動作電圧で25年以上の寿命（絶縁寿命予測を参照）
• 4kV ESD保護
• 3.3Vまたは5V電源で動作
• 高い電磁耐性（ISO72xデジタルアイソレータの磁場耐性を参照）
•–40°C～+125°Cの動作温度範囲
• 安全関連の認証:– DIN EN IEC 60747-17（VDE 0884-17）– UL 1577コンポーネント認識プログラム– IEC 61010-1、IEC 62368-1認証
アプリケーション
• ファクトリーオートメーション– Modbus– Profibus™– DeviceNet™データバス
• コンピュータ周辺インターフェース
• サーボ制御インターフェース
• データ収集
説明
ISO7240x、ISO7241x、およびISO7242xデバイスは、複数のチャネル構成と出力イネーブル機能を備えた4チャネルデジタルアイソレータです。これらのデバイスは、Texas Instrumentsの二酸化ケイ素（SiO2）絶縁バリアで分離されたロジック入力バッファとロジック出力バッファを備えています。絶縁電源と組み合わせて使用すると、これらのデバイスは高電圧をブロックし、グラウンドを絶縁し、ノイズ電流がローカルグラウンドに入り、敏感な回路を妨害または損傷するのを防ぎます。
ISO7240xデバイスファミリは、すべての4つのチャネルが同じ方向です。ISO7241xデバイスファミリは、3つのチャネルが同じ方向で、1つのチャネルが反対方向です。ISO7242xデバイスファミリは、各方向に2つのチャネルがあります。
Cサフィックス（Cオプション）のデバイスはTTL入力スレッショルドを持ち、デバイスの出力に過渡パルスが渡されるのを防ぐ入力ノイズフィルタを備えています。Mサフィックス（Mオプション）のデバイスはCMOS VCC/2入力スレッショルドを持ち、入力ノイズフィルタや追加の伝搬遅延はありません。
ISO7240CFデバイスは、ピン7に入力ディスエーブル機能を持ち、CTRLピン（ピン10）で選択可能なハイまたはローのフェイルセーフ出力機能を持っています。フェイルセーフ出力は、CTRLピンにロジックハイが配置されている場合、またはピンが未接続の場合にロジックハイになります。CTRLピンにロジックロー信号が印加されると、フェイルセーフ出力はロジックロー出力状態になります。ISO7240CFデバイスの入力ディスエーブル機能は、データが絶縁バリアを介して出力に渡されるのを防ぎます。入力が無効になっている場合、またはVCC1の電源がオフになっている場合、出力はCTRLピンによって設定されます。
これらのデバイスは、どちらの側でも3.3Vまたは5V電源から、任意の組み合わせで電力を供給できます。信号入力ピンは、使用されている電圧供給レベルに関係なく、5Vトレラントです。
これらのデバイスは、–40°C～+125°Cの周囲温度範囲での動作が特徴です。
情報
|
カテゴリ
|
|
|
|
メーカー
|
|
|
|
シリーズ
|
-
|
|
|
パッケージング
|
テープ＆リール（TR）
カットテープ（CT）
Digi-Reel®
|
|
|
部品ステータス
|
アクティブ
|
|
|
テクノロジー
|
容量性結合
|
|
|
タイプ
|
汎用
|
|
|
絶縁電源
|
いいえ
|
|
|
チャネル数
|
4
|
|
|
入力 - サイド1/サイド2
|
4/0
|
|
|
チャネルタイプ
|
単方向
|
|
|
電圧 - 絶縁
|
2500Vrms
|
|
|
コモンモード過渡耐性（最小）
|
25kV/μs
|
|
|
データレート
|
|
|
|
伝搬遅延tpLH / tpHL（最大）
|
42ns、42ns
|
|
|
パルス幅歪み（最大）
|
2.5ns
|
|
|
立ち上がり/立ち下がり時間（Typ）
|
2ns、2ns
|
|
|
電圧 - 電源
|
3.15V～5.5V
|
|
|
動作温度
|
-40°C～125°C
|
|
|
実装タイプ
|
表面実装
|
|
|
パッケージ/ケース
|
|
|
|
サプライヤデバイスパッケージ
|
16-SOIC
|
|
|
基本製品番号
|
図面
