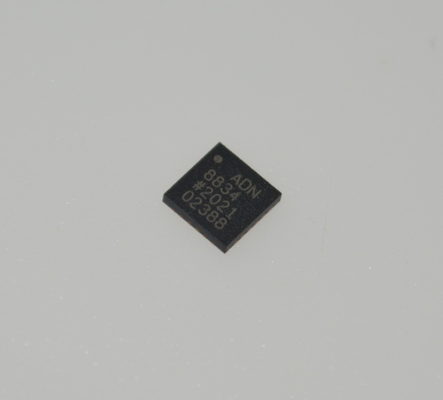

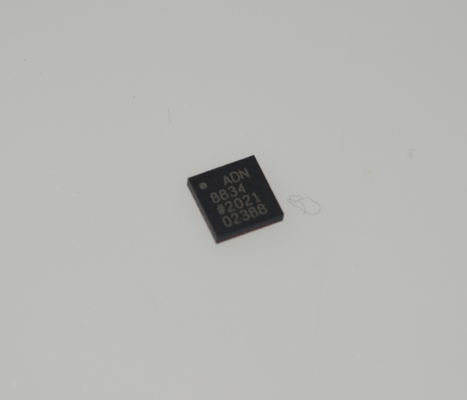

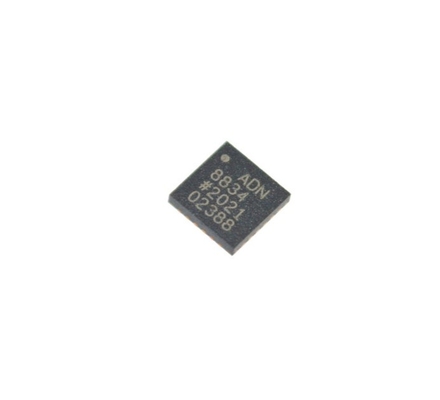

ADN8834ACPZ-R7 3A TECコントローラ ±2.5°C 安定性 2.7-5.5V 供給 I2C インターフェース LFCSP-32 -40°C から +85°C

ADN8834ACPZ-R7 3A TECコントローラ ±2.5°C 安定性 2.7-5.5V 供給 I2C インターフェース LFCSP-32 -40°C から +85°C

特徴

特許取得した高効率の単一インダクタアーキテクチャ

TECコントローラ用の低RDSON MOSFETを統合

TEC電圧と電流の操作監視

外部感知抵抗は必要ない

独立したTECの加熱・冷却電流制限設定

プログラム可能な最大TEC電圧

2MHzのPWMドライバーの切り替え周波数

外部同期

2つの統合された,ゼロ・ドリフト,レール・トゥ・レールヘリコプターアンプ

NTCまたはRTD熱センサーを搭載する

◎2.50Vの基準出力 1%の精度で

温度ロック表示

25ボールのWLCSP,2.5 mm × 2.5 mm,または24ボールのLFCSP,4 mm × 4 mmで入手可能

自動車用にはAEC-Q100合格

応用

TEC温度制御

オプティカルモジュール

√ 光ファイバー増幅器

オプティカルネットワークシステム

TEC温度制御を必要とする器具

一般的な説明

ADN88341は,TECコントローラを組み込んだ単体型TECコントローラです.線形電源ステージ,パルス幅調節 (PWM) 電源ステージ,2つのゼロドリフト,鉄道と鉄道間の動作増幅器線形コントローラーは,PWMドライバと連携して,Hブリッジの配置で内部電源MOSFETを制御する.温度センサーのフィードバック電圧を測定し,インテグレートされた動作増幅器を比例積分差 (PID) 補償器として使用して信号を条件付けADN8834は,TECを通って電流を駆動し,TECモジュールに接続されたレーザーダイオードまたは受動部品の温度をプログラム目標温度に調整します.

ADN8834は負気温系数 (NTC) サーミストアと正気温系数 (PTC) 抵抗気温検出器 (RTD) をサポートします.目標温度は,デジタルからアナログ変換器 (DAC) または外部抵抗分割器からアナログ電圧入力として設定されます..

ADN8834の温度制御ループは PID補償によって安定させられます 組み込みのゼロ・ドリフト・ヘリコプター増幅器を使用します50 V reference voltage provides a 1% accurate output  that is used to bias a thermistor temperature sensing bridge as well as a voltage divider network to program the maximum TEC current and voltage limits for both the heating and cooling modesゼロ・ドリフト・ホッパー増幅器では,自律的なアナログ温度制御ループを通じて,非常に良い長期間の温度安定が維持されます.

情報

図面

利点は

• 高品質の製品 --- 私たちのオファーは100%新品とオリジナルで,ROHSです
• 競争力のある価格 --- 良い価格の購入チャネル
• プロフェッショナルなサービス --- 輸送前に厳格な品質テスト,購入後に完璧な販売後のサービス.
• 十分な在庫 --- 強力な購入チームのサポートで,
• 迅速な配達 --- 支払いが確認された後,1〜3営業日以内に商品を出荷します.

部品の種類をすべて満たすようにしてください.やってみろ
