商品の詳細:
お支払配送条件:
|
| 関数: | ステップアップ、ステップダウン | 出力構成: | 正または否定 |
|---|---|---|---|
| トポロジー: | バック、ブースト | 出力タイプ: | 調整可能 |
| 出力数: | 1 | ||
| ハイライト: | 2A 3.3V LDOレギュレータ,ADM7170ACPZ-3.3-R7 LDOレギュレータ,ADM7170ACPZ-3.3-R7 |
||

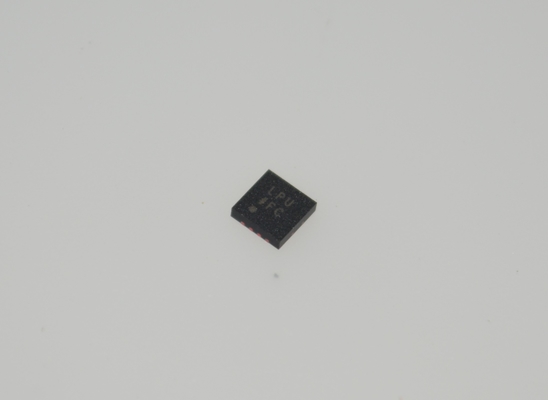

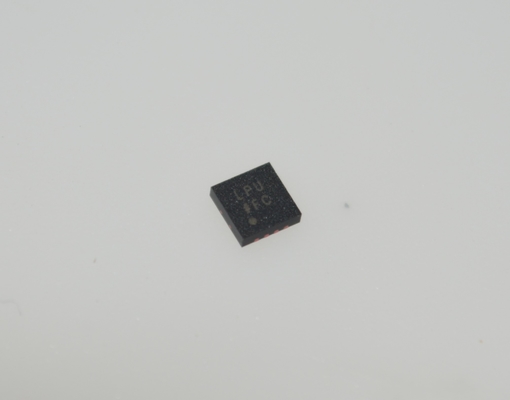

ADM7170ACPZ-3.3-R7 3.3V 2A LDOレギュレータ 1.8-6.5V入力 1andmu;V RMSノイズ 75dB PSRR LFCSP-8 -40anddeg;C～+125anddeg;C AEC-Q100
andnbsp;
特徴
入力電圧範囲：2.3 V～6.5 V
最大負荷電流：500 mA
低ノイズ：5 andmicro;V rms（出力電圧に依存しない）
andnbsp; 100 Hz～100 kHz
高速過渡応答：1.5 andmu;s（1 mA～500 mAの負荷ステップ）
100 kHzで60 dB PSRR
低ドロップアウト電圧：500 mA負荷時42 mV、VOUT = 3 V
初期精度：andplusmn;0.75%
ライン、負荷、温度に対する精度：andplusmn;1.25%
静止電流、IGND = 無負荷時0.7 mA
低シャットダウン電流：VIN = 5 V時0.25 andmu;A
小型4.7 andmicro;Fセラミック出力コンデンサで安定
調整可能および固定出力電圧オプション：1.2 V～5.0 V
1.2 V～VIN andminus; VDOからの調整可能な出力
高精度イネーブル
調整可能なソフトスタート

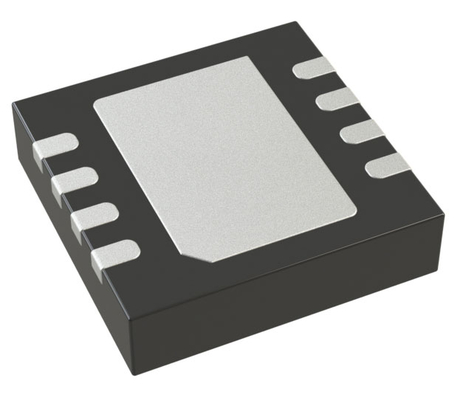

8ピン、3 mm andtimes; 3 mm LFCSPパッケージ
andnbsp;
アプリケーション
ノイズに敏感なアプリケーションへのレギュレーション：ADCおよびDAC回路、高精度アンプ、PLL/VCO、クロッキングIC
通信およびインフラ
医療およびヘルスケア
産業および計測
andnbsp;
概要
ADM7170は、2.3 V～6.5 Vで動作し、最大500 mAの出力電流を提供するCMOS、低ドロップアウトのリニアレギュレータ（LDO）です。この高出力電流LDOは、6 Vから1.2 Vレールで動作する高性能アナログおよびミックスドシグナル回路のレギュレーションに最適です。高度な独自のアーキテクチャを使用することで、このデバイスは高い電源電圧変動除去比と低ノイズを提供し、わずか4.7 andmicro;Fの小型セラミック出力コンデンサで優れたラインおよび負荷過渡応答を実現します。負荷過渡応答は、1 mA～500 mAの負荷ステップで通常1.5 andmu;sです。
ADM7170は、17種類の固定出力電圧オプションで利用できます。以下の電圧が在庫から入手可能です：1.3 V、1.8 V、2.5 V、3.0 V、3.3 V、4.2 V、5.0 V。特別注文で利用可能な追加の電圧は、1.5 V、1.85 V、2.0 V、2.2 V、2.7 V、2.75 V、2.8 V、2.85 V、3.8 V、4.6 Vです。調整可能なバージョンも利用可能で、外部フィードバック分圧器を使用して1.2 V～VIN andminus; VDOの範囲の出力電圧を可能にします。
突入電流は、ソフトスタートピンを介して起動時間を調整することで制御できます。1 nFのソフトスタートコンデンサを使用した場合の標準的な起動時間は約1.0 msです。ADM7170レギュレータの出力ノイズは、出力電圧に依存せず5 andmu;V rmsです。ADM7170は8ピン、3 mm andtimes; 3 mm LFCSPで利用できるため、非常にコンパクトなソリューションであるだけでなく、小型で薄型のフットプリントで最大500 mAの出力電流を必要とするアプリケーションに優れた熱性能を提供します。
andnbsp;
情報
|
カテゴリ
|
集積回路（IC）
電源管理（PMIC）
電圧レギュレータ - リニア、低ドロップアウト（LDO）レギュレータ
|
andnbsp;
|
|
メーカー
|
Analog Devices Inc.
|
andnbsp;
|
|
シリーズ
|
-
|
andnbsp;
|
|
パッケージング
|
テープ＆リール（TR）
カットテープ（CT）
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
部品ステータス
|
アクティブ
|
andnbsp;
|
|
出力構成
|
正
|
andnbsp;
|
|
出力タイプ
|
固定
|
andnbsp;
|
|
レギュレータの数
|
1
|
andnbsp;
|
|
電圧 - 入力（最大）
|
6.5V
|
andnbsp;
|
|
電圧 - 出力（最小/固定）
|
3.3V
|
andnbsp;
|
|
電圧 - 出力（最大）
|
-
|
andnbsp;
|
|
電圧ドロップアウト（最大）
|
-
|
andnbsp;
|
|
電流 - 出力
|
500mA
|
andnbsp;
|
|
電流 - 静止（Iq）
|
2 mA
|
andnbsp;
|
|
電流 - 供給（最大）
|
5.1 mA
|
andnbsp;
|
|
PSRR
|
-
|
andnbsp;
|
|
制御機能
|
イネーブル、ソフトスタート
|
andnbsp;
|
|
保護機能
|
過電流、過熱
|
andnbsp;
|
|
動作温度
|
-40anddeg;C～125anddeg;C
|
andnbsp;
|
|
実装タイプ
|
表面実装
|
andnbsp;
|
|
パッケージ/ケース
|
8-WFDFN露出パッド、CSP
|
andnbsp;
|
|
サプライヤデバイスパッケージ
|
8-LFCSP-WD（3x3）
|
andnbsp;
|
|
基本製品番号
|
ADM7170
|
andnbsp;
図面
