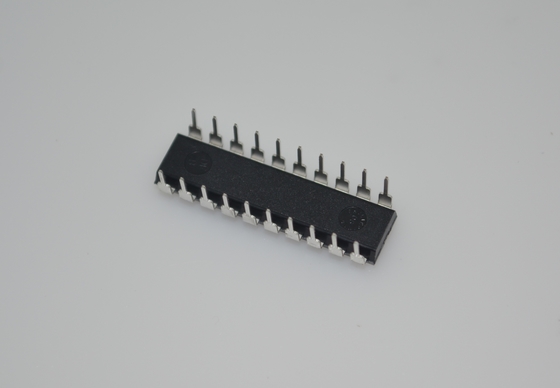

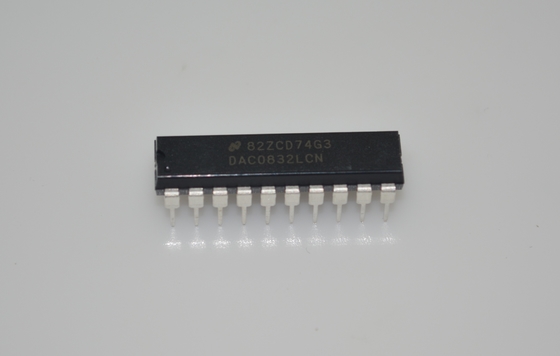

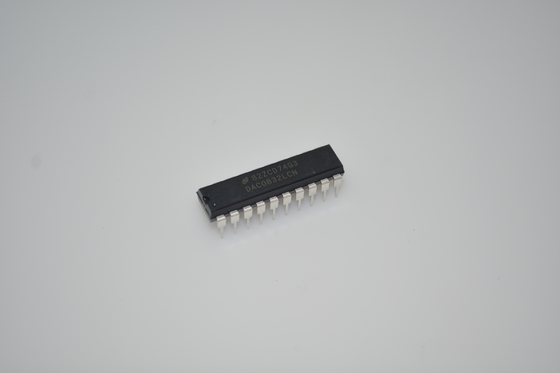

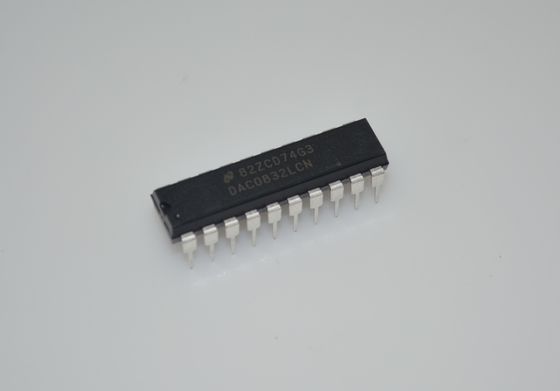

DAC0832LCN 8ビット倍数 DAC 1μs 安定時間 ±10V 出力 20mW 電力 DIP-20 0°C から +70°C

DAC0832LCN

andnbsp;

特徴

andbull; ダブルバッファ、シングルバッファ、またはフロー・スルー・デジタル・データ入力

andbull; 12ビットDAC1230シリーズとの容易な互換性とピン互換性

andbull; すべての一般的なマイクロプロセッサへの直接インターフェース

andbull; 直線性仕様は、ゼロおよびフルスケール調整のみで規定されており、最良の直線適合ではありません。

andbull; andplusmn;10Vリファレンスで動作 - フル4象限乗算

andbull; 電圧スイッチングモードで使用可能

andbull; TTL電圧レベル仕様（1.4Vロジックしきい値）を満たすロジック入力

andbull; 必要に応じて「スタンドアロン」（andmu;Pなし）で動作

andbull; 20ピンSOICまたはPLCCパッケージで利用可能

andnbsp;

主な仕様

andbull; 電流セトリング時間：1 andmu;s

andbull; 分解能：8ビット

andbull; 直線性：8、9、または10ビット（温度範囲で保証）

andbull; ゲイン温度係数：0.0002% FS/anddeg;C

andbull; 低消費電力：20 mW

andbull; 単一電源：5～15 VDC

andnbsp;

説明

DAC0830は、8080、8048、8085、Z80andreg;、およびその他の一般的なマイクロプロセッサに直接インターフェースするように設計された、高度なCMOS/Si-Cr 8ビット乗算DACです。堆積したシリコンクロムR-2R抵抗ラダーネットワークは、基準電流を分割し、優れた温度追跡特性（温度範囲で最大直線性誤差のフルスケール範囲の0.05%）を回路に提供します。この回路は、CMOS電流スイッチと制御ロジックを使用して、低消費電力と低出力リーク電流誤差を実現しています。特別な回路により、TTLロジック入力電圧レベルの互換性が実現されています。

ダブルバッファリングにより、これらのDACは、次のデジタルワードを保持しながら、1つのデジタルワードに対応する電圧を出力できます。これにより、任意の数のDACを同時に更新できます。

DAC0830シリーズは、マイクロプロセッサ互換DAC（MICRO DAC）ファミリーの8ビットメンバーです。

andnbsp;

情報

andnbsp;

図面

andnbsp;
