商品の詳細:
お支払配送条件:
|
| 機能: | ステップアップ,ステップダウン | 出力構成: | ポジティブ か ネガティブ |
|---|---|---|---|
| トポロジー: | バック,ブースト | 出力型: | 調整可能 |
| 出力数: | 1 | ||
| ハイライト: | SN74LVC1G32DBVR 2入力ORゲート,2入力ORゲート 10ns伝搬,1.65-5.5V 2入力ORゲート |
||

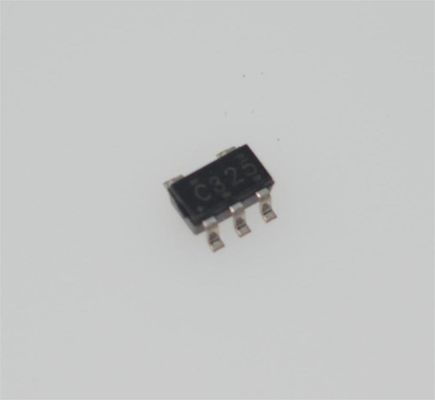

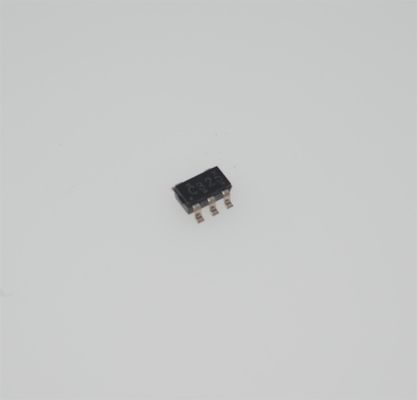

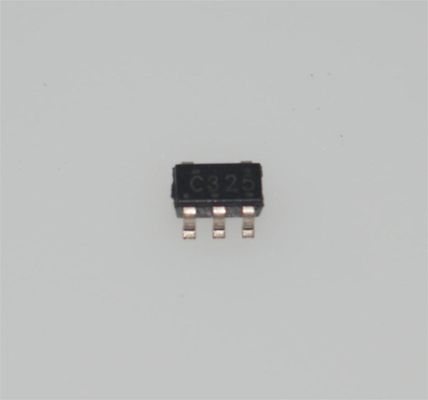

SN74LVC1G32DBVR シングル2入力ORゲート 1.65-5.5V供給 10ns伝搬遅延 SOT-23-5 -40℃～+125℃
andnbsp;
特徴 andnbsp;
andbull; 超小型0.64 mm2パッケージ（DPW）で0.5 mmピッチで利用可能
andbull; 5-V VCC動作をサポート
andbull; 入力は最大5.5-Vの電圧を受け入れます
andbull; VCCへのダウン翻訳をサポート
andbull; 3.3-Vで最大tpd 3.6 ns
andbull; 低消費電力、最大10-andmicro;A ICC
andbull; 3.3-Vでandplusmn;24-mA出力ドライブ
andbull; Ioffはライブ挿入、部分的な電源オフモード、およびバックドライブ保護をサポート
andbull; ラッチアップ性能はJESD 78、クラスIIで100 mAを超えています
andbull; ESD保護はJESD 22andndash; 2000-V人体モデル（A114-A）andndash; 200-Vマシンモデル（A115-A）andndash; 1000-Vチャージドデバイスモデル（C101）を超えています
andnbsp;
アプリケーション
andbull; AVレシーバー
andbull; ブルーレイプレーヤーおよびホームシアター
andbull; デジタルフォトフレーム（DPF）
andbull; 組み込みPC
andbull; IP電話：ワイヤレス
andbull; 高速データ収集と生成
andbull; モーター制御：高電圧
andbull; 光ネットワーク：ファイバーおよびEPON経由のビデオ
andbull; パーソナルナビゲーションデバイス（GPS）
andbull; ポータブルメディアプレーヤー
andbull; 私設交換機（PBX）
andbull; サーバーPSU
andbull; SSD：内蔵および外付け
andbull; TV：LCD/デジタルおよび高精細（HDTV）
andbull; テレコムシェルター：配電ユニット（PDU）、電力監視ユニット（PMU）、ワイヤレスバッテリー監視、リモート電気チルトユニット（RET）、リモート無線ユニット（RRU）、タワーマウントアンプ（TMA）
andbull; ビデオ会議：IPベースHD
andbull; ベクトル信号アナライザーおよびジェネレーター
andbull; WiMAXおよびワイヤレスインフラストラクチャ機器
andbull; ワイヤレスヘッドセット、キーボード、マウス、およびリピーター
andnbsp;
説明
このシングル2入力ポジティブORゲートは、1.65-V～5.5-V VCC動作向けに設計されています。 SN74LVC1G32デバイスは、ポジティブロジックでブール関数を実行します。 Y = A + BまたはY = andbull; A B CMOSデバイスは、広いVCC動作範囲にわたって低い静的消費電力を維持しながら、高い出力ドライブを備えています。 SN74LVC1G32デバイスは、0.8 andtimes; 0.8 mmの本体サイズを持つ超小型DPWパッケージなど、さまざまなパッケージで利用できます。
andnbsp;
情報
|
カテゴリ
|
andnbsp;
|
|
|
メーカー
|
andnbsp;
|
|
|
シリーズ
|
andnbsp;
|
|
|

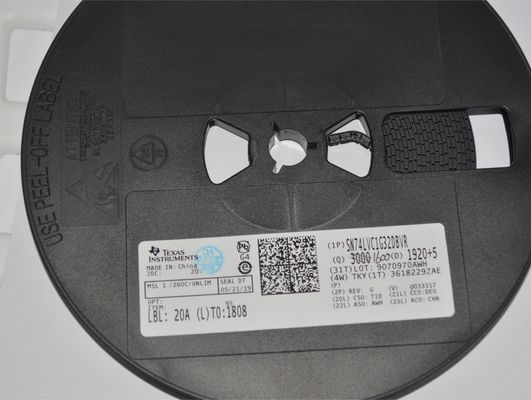

パッケージング
|
テープ＆リール（TR）
カットテープ（CT）
Digi-Reelandreg;
|
andnbsp;
andnbsp;
andnbsp;
|
|
ステータス
|
アクティブ
|
andnbsp;
|
|
ロジックタイプ
|
andnbsp;
|
|
|
回路数
|
1
|
andnbsp;
|
|
入力数
|
2
|
andnbsp;
|
|
特徴
|
-
|
andnbsp;
|
|
電圧 - 供給
|
1.65V～5.5V
|
andnbsp;
|
|
電流 - 静止（最大）
|
10 andmicro;A
|
andnbsp;
|
|
電流 - 出力高、低
|
32mA、32mA
|
andnbsp;
|
|
入力ロジックレベル - 低
|
0.7V～0.8V
|
andnbsp;
|
|
入力ロジックレベル - 高
|
1.7V～2V
|
andnbsp;
|
|
最大伝搬遅延@ V、最大CL
|
4ns @ 5V、50pF
|
andnbsp;
|
|
動作温度
|
-40℃～125℃
|
andnbsp;
|
|
取り付けタイプ
|
表面実装
|
andnbsp;
|
|

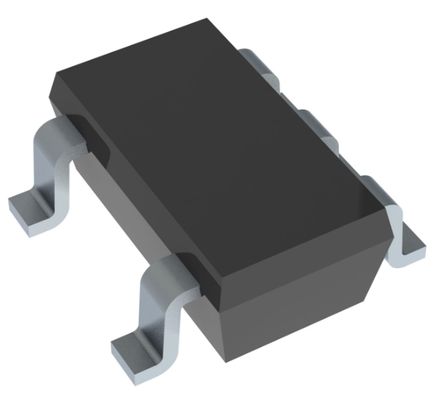

サプライヤデバイスパッケージ
|
SOT-23-5
|
andnbsp;
|
|
パッケージ/ケース
|
SC-74A、SOT-753
|
andnbsp;
|
|
基本製品番号
|
andnbsp;
図面
