商品の詳細:
お支払配送条件:
|
| 機能: | ステップアップ,ステップダウン | 出力設定: | 肯定または否定 |
|---|---|---|---|
| トポロジー: | 木びき台、倍力 | 出力型: | 調整可能 |
| 出力数: | 1 | ||
| ハイライト: | 1MB Flash STM32F407VGT6,STM32F407VGT6 Cortex-M4 MCU,STM32F407VGT6 168MHz |
||

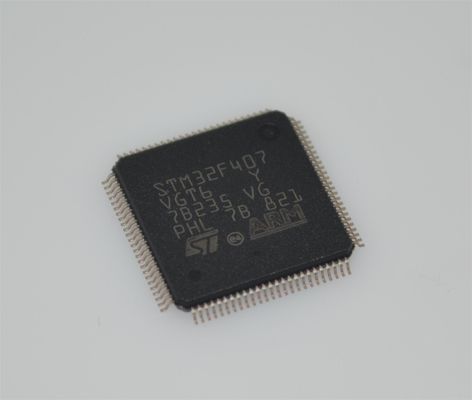

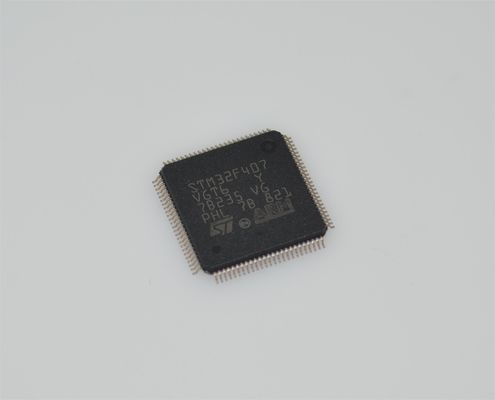

STM32F407VGT6 168MHz Cortex-M4 MCU 1MB Flash 192KB RAM 17 タイマー LQFP-100 -40°C～+85°C
andnbsp;
特徴
andbull; FlexPowerControlによる超低消費電力
andndash; 1.71 V～3.6 V電源供給
andndash;-40°C～85/105/125°C温度範囲
andndash; VBATモードで200 nA：RTCおよび32x32ビットバックアップレジスタ用電源
andndash; シャットダウンモードで8 nA（5つのウェイクアップピン）
andndash; スタンバイモードで28 nA（5つのウェイクアップピン）
andndash; RTC付きスタンバイモードで280 nA
andndash; Stop 2モードで1.0 µA、RTC付きで1.28 µA
andndash; 84 µA/MHzランモード
andndash; バッチ取得モード（BAM）
andndash; Stopモードからの4 µsウェイクアップ
andndash; ブラウンアウトリセット（BOR）
andndash; 相互接続マトリクス
andbull; コア：FPU、Adaptive real-time accelerator (ART Acceleratorandtrade;)を搭載したArmandreg; 32ビットCortexandreg;-M4 CPUにより、Flashメモリからの0ウェイトステート実行が可能、最大80 MHzの周波数、MPU、100DMIPSおよびDSP命令
andbull; パフォーマンスベンチマーク
andndash; 1.25 DMIPS/MHz (Drystone 2.1)
andndash; 273.55 CoreMarkandreg; (3.42 CoreMark/MHz @ 80 MHz)
andbull; エネルギーベンチマーク
andndash; 176.7 ULPBenchandreg;スコア
andbull; クロックソース
andndash; 4～48 MHz水晶発振器
andndash; RTC用32 kHz水晶発振器（LSE）
andndash; 内部16 MHz工場トリムRC（andplusmn;1％）
andndash; 内部低電力32 kHz RC（andplusmn;5％）
andndash; 内部マルチスピード100 kHz～48 MHz発振器、LSEによる自動トリミング（andplusmn;0.25％より精度が高い）
andndash; クロックリカバリ付き内部48 MHz
andndash; システムクロック、オーディオ、ADC用2つのPLL
andbull; 最大83個の高速I/O、ほとんどが5 V耐性WLCSP49
andbull; HWカレンダー、アラーム、キャリブレーション付きRTC
andbull; 最大21個の静電容量センシングチャネル：タッチキー、リニアおよびロータリータッチセンサーをサポート
andbull; 11個のタイマー：1x 16ビット高度モーター制御、1x 32ビットおよび2x 16ビット汎用、2x 16ビット基本、2x低電力16ビットタイマー（Stopモードで使用可能）、2xウォッチドッグ、SysTickタイマー
andbull; メモリ
andndash; 最大256 KBシングルバンクFlash、独自のコード読み出し保護
andndash; ハードウェアパリティチェック付き16 KBを含む64 KBのSRAM
andndash; Quad SPIメモリインターフェース
andbull; 豊富なアナログペリフェラル（独立電源）
andndash; 1x 12ビットADC 5 Msps、ハードウェアオーバーサンプリングで最大16ビット、200 µA/Msps
andndash; 2x 12ビットDAC出力チャネル、低電力サンプル＆ホールド
andndash; PGA内蔵1xオペアンプ
andndash; 2x超低電力コンパレータ
andbull; 16x通信インターフェース
andndash; 1x SAI（シリアルオーディオインターフェース）
andndash; 3x I2C FM+ (1 Mbit/s), SMBus/PMBus
andndash; 4x USART (ISO 7816, LIN, IrDA, モデム)
andndash; 1x LPUART (Stop 2ウェイクアップ)
andndash; 3x SPI (および1x Quad SPI)
andndash; CAN (2.0B Active) およびSDMMCインターフェース
andndash; SWPMIシングルワイヤプロトコルマスターI/F
andndash; IRTIM（赤外線インターフェース）
andbull; 14チャネルDMAコントローラ
andbull; 真の乱数ジェネレータ
andbull; CRC計算ユニット、96ビット固有ID
andnbsp;
説明
STM32F405xxおよびSTM32F407xxファミリは、最大168 MHzの周波数で動作する高性能Armandreg; Cortexandreg;-M4 32ビットRISCコアに基づいています。Cortexandreg;-M4コアは、すべてのArm単精度データ処理命令とデータ型をサポートする単精度浮動小数点ユニット（FPU）を備えています。また、DSP命令のフルセットと、アプリケーションセキュリティを強化するメモリ保護ユニット（MPU）も実装しています。
STM32F405xxおよびSTM32F407xxファミリは、高速組み込みメモリ（最大1 Mbyteのフラッシュメモリ、最大192 KbytesのSRAM）、最大4 KbytesのバックアップSRAM、および2つのAPBバス、3つのAHBバス、および32ビットマルチAHBバスマトリクスに接続された広範囲の拡張I/Oとペリフェラルを組み込んでいます。
すべてのデバイスは、3つの12ビットADC、2つのDAC、低電力RTC、2つのPWMタイマー（モーター制御用）、2つの汎用32ビットタイマーを含む12個の汎用16ビットタイマーを提供しています。真の乱数ジェネレータ（RNG）。また、標準および高度な通信インターフェースも備えています。
andbull; 最大3つのI2C
andbull; 3つのSPI、2つのI2S全二重。オーディオクラスの精度を実現するために、I2Sペリフェラルは、専用の内部オーディオPLLまたは外部クロックを介してクロック供給され、同期を可能にします
andbull; 4つのUSARTと2つのUART
andbull; USB OTGフルスピードとフルスピード対応のUSB OTGハイスピード（ULPI付き）
andbull; 2つのCAN
andbull; SDIO/MMCインターフェース
andbull; STM32F407xxデバイスでのみ利用可能なイーサネットとカメラインターフェース
新しい高度なペリフェラルには、SDIO、拡張フレキシブルスタティックメモリ制御（FSMC）インターフェース（100ピン以上のパッケージで提供されるデバイス用）、CMOSセンサー用のカメラインターフェースが含まれます。各部品番号で利用可能なペリフェラルのリストについては、表2：STM32F405xxおよびSTM32F407xx：機能とペリフェラル数をご参照ください。
STM32F405xxおよびSTM32F407xxファミリは、1.8～3.6 V電源から-40～+105°Cの温度範囲で動作します。デバイスが外部電源スーパーバイザを使用して0～70°Cの温度範囲で動作する場合、電源電圧は1.7 Vまで低下する可能性があります。セクション：内部リセットOFFを参照してください。包括的な省電力モードにより、低電力アプリケーションの設計が可能になります。
STM32F405xxおよびSTM32F407xxファミリは、64ピンから176ピンまでのさまざまなパッケージでデバイスを提供しています。含まれるペリフェラルのセットは、選択したデバイスによって異なります。
これらの機能により、STM32F405xxおよびSTM32F407xxマイクロコントローラファミリは、幅広いアプリケーションに適しています。
andbull; モーター駆動およびアプリケーション制御
andbull; 医療機器
andbull; 産業用アプリケーション：PLC、インバータ、サーキットブレーカー
andbull; プリンタ、スキャナ
andbull; アラームシステム、ビデオインターホン、HVAC
andbull; 家庭用オーディオ機器
andnbsp;
情報
|
カテゴリ
|
andnbsp;
|
|
|
Mfr
|
andnbsp;
|
|
|
シリーズ
|
andnbsp;
|
|
|
パッケージング
|
トレイ
|
andnbsp;
|
|
部品ステータス
|
アクティブ
|
andnbsp;
|
|
DigiKeyプログラマブル
|
未検証
|
andnbsp;
|
|
コアプロセッサ
|
ARMandreg; Cortexandreg;-M4
|
andnbsp;
|
|
コアサイズ
|
32ビット
|
andnbsp;
|
|
速度
|
168MHz
|
andnbsp;
|
|
接続性
|
CANbus、DCMI、EBI/EMI、イーサネット、I2C、IrDA、LINbus、SPI、UART/USART、USB OTG
|
andnbsp;
|
|
ペリフェラル
|
ブラウンアウト検出/リセット、DMA、I2S、LCD、POR、PWM、WDT
|
andnbsp;
|
|
I/Oの数
|
82
|
andnbsp;
|
|
プログラムメモリサイズ
|
andnbsp;
|
|
|
プログラムメモリタイプ
|
FLASH
|
andnbsp;
|
|
EEPROMサイズ
|
-
|
andnbsp;
|
|
RAMサイズ
|
192K x 8
|
andnbsp;
|
|
電圧 - 供給 (Vcc/Vdd)
|
1.8V～3.6V
|
andnbsp;
|
|
データコンバータ
|
A/D 16x12b; D/A 2x12b
|
andnbsp;
|
|
発振器タイプ
|
内部
|
andnbsp;
|
|
動作温度
|
-40°C～85°C (TA)
|
andnbsp;
|
|
取り付けタイプ
|
表面実装
|
andnbsp;
|
|
サプライヤデバイスパッケージ
|

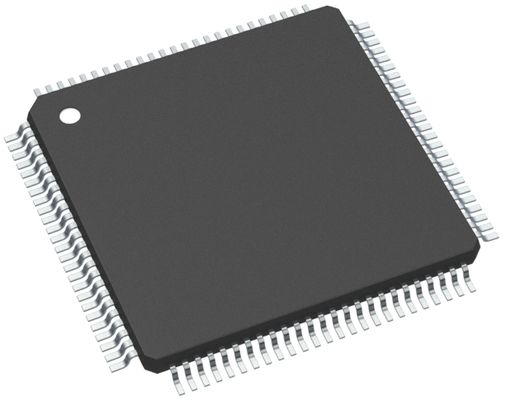

100-LQFP (14x14)
|
andnbsp;
|
|
パッケージ/ケース
|
100-LQFP
|
andnbsp;
|
|
基本製品番号
|
andnbsp;
図面
