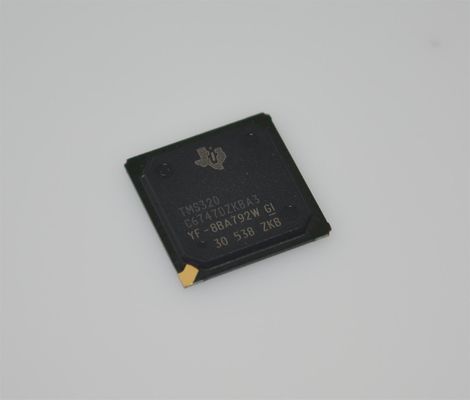

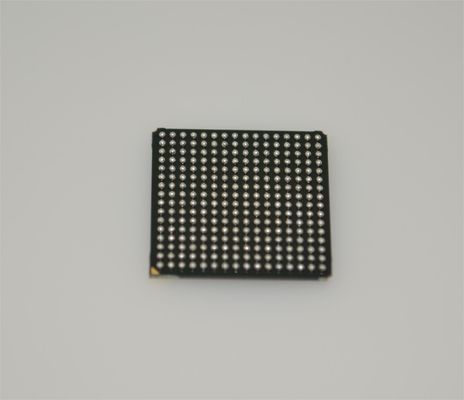

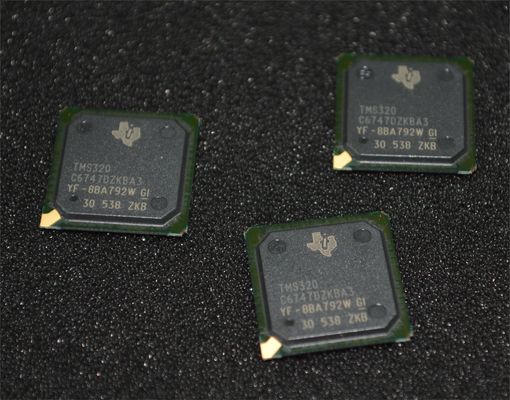

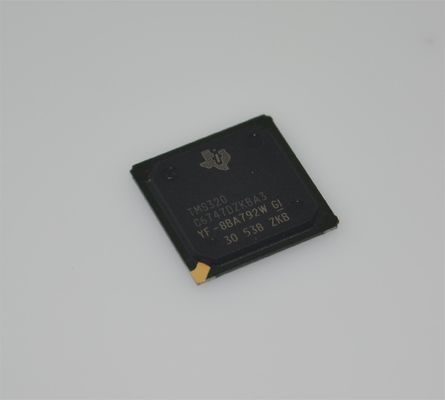

TMS320C6747DZKBA3 456MHz デュアルコアDSP 3648MBPS 32KB L1キャッシュ 256KB RAM BGA-256 -40°C～+100°C 産業用DSP

TMS320C6747DZKBA3 456MHz デュアルコア DSP 3648MBPS 32KB L1 キャッシュ 256KB RAM BGA-256 -40°C ～ +100°C 産業用 DSP

特徴

• ソフトウェアサポート

– TI DSP/BIOS™

– チップサポートライブラリと DSP ライブラリ

• 375- および 456-MHz TMS320C674x VLIW DSP

• C674x 命令セットの特徴

– C67x+ および C64x+ ISA のスーパーセット

– 最大 3648 MIPS および 2736 MFLOPS C674x

– バイトアドレス可能 (8、16、32、64 ビットデータ)

– 8 ビットオーバーフロー保護

– ビットフィールド抽出、設定、クリア

– 正規化、飽和、ビットカウント

– コンパクトな 16 ビット命令

• C674x 2 レベルキャッシュメモリアーキテクチャ

– 32KB の L1P プログラム RAM/キャッシュ

– 32KB の L1D データ RAM/キャッシュ

– 256KB の L2 統合マップ RAM/キャッシュ

– 柔軟な RAM/キャッシュパーティション (L1 および L2)

• 拡張ダイレクトメモリアクセスコントローラー 3 (EDMA3):

– 2 つの転送コントローラー

– 32 個の独立した DMA チャネル

– 8 個の高速 DMA チャネル

– プログラム可能な転送バーストサイズ

• TMS320C674x 固定小数点および浮動小数点 VLIW DSP コア

– 非アライメントサポート付きロードストアアーキテクチャ

– 64 個の汎用レジスタ (32 ビット)

– 6 つの ALU (32 ビットおよび 40 ビット) ファンクションユニット

– 32 ビット整数、SP (IEEE 単精度/32 ビット) および DP (IEEE 倍精度/64 ビット) 浮動小数点に対応

– クロックあたり最大 4 つの SP 加算、2 クロックごとに 4 つの DP 加算をサポート

– サイクルあたり最大 2 つの浮動小数点 (SP または DP) 逆数近似 (RCPxP) および平方根逆数近似 (RSQRxP) 演算をサポート

– 2 つの乗算ファンクションユニット

– 混合精度 IEEE 浮動小数点乗算は以下をサポート:

– 2SPxSP->SPPerClock

– 2SPxSP->DPEvery Two Clocks

– 2SPxDP->DPEvery Three Clocks

– 2DPxDP->DPEvery Four Clocks

– 固定小数点乗算は、2 つの 32 x 32 ビット 1 乗算、4 つの 16 x 16 ビット乗算、またはクロックサイクルあたり 8 つの 8 x 8 ビット乗算、および複合乗算をサポート

– 命令パッキングによりコードサイズを削減

– すべての命令が条件付き

– モジュロループ演算のハードウェアサポート

– 保護モード操作

– エラー検出とプログラムリダイレクトの例外サポート

• 128KB の RAM 共有メモリ (TMS320C6747 のみ)

• 3.3V LVCMOS I/O (USB インターフェースを除く)

• 2 つの外部メモリインターフェース:

– EMIFA

– NOR (8 または 16 ビット幅データ)

– NAND (8 または 16 ビット幅データ)

– 128MB アドレス空間の 16 ビット SDRAM (TMS320C6747 のみ)

– EMIFB

– 256MB アドレス空間の 32 ビットまたは 16 ビット SDRAM (TMS320C6747)

– 128MB アドレス空間の 16 ビット SDRAM (TMS320C6745)

• 3 つの設定可能な 16550 タイプ UART モジュール:

– モデム制御信号付き UART0

– UART0 のみの自動フロー制御信号 (CTS、RTS)

– 16 バイト FIFO

– 16x または 13x オーバーサンプリングオプション

• LCD コントローラー (TMS320C6747 のみ)

• 2 つのシリアルペリフェラルインターフェース (SPI) (それぞれに 1 つのチップセレクト)

• セキュアデータ I/O (SDIO) を備えたマルチメディアカード (MMC)/セキュアデジタル (SD) カードインターフェース

• 2 つのマスタおよびスレーブのインターインテグレーテッド回路 (I2C Bus™)

• 高帯域幅用の 16 ビット幅マルチプレックスアドレス/データバスを備えた 1 つのホストポートインターフェース (HPI) (TMS320C6747 のみ)

• プログラム可能なリアルタイムユニットサブシステム (PRUSS)

– 2 つの独立したプログラム可能なリアルタイムユニット (PRU) コア

– 32 ビットロードおよびストア RISC アーキテクチャ

– コアあたり 4KB の命令 RAM

– コアあたり 512 バイトのデータ RAM

アプリケーション

• A/V レシーバー

• 車載アンプ

• サウンドバー

• ホームシアターシステム

• プロフェッショナルオーディオ

• ネットワークストリーミングオーディオ

説明

TMS320C6745/6747 デバイスは、TMS320C674x DSP コアをベースとした低消費電力デジタルシグナルプロセッサです。TMS320C6000™ DSP プラットフォームの他のメンバーよりも消費電力が大幅に少なくなっています。

TMS320C6745/6747 デバイスを使用すると、オリジナル機器メーカー (OEM) およびオリジナルデザインメーカー (ODM) は、高い処理性能を備えたデバイスを迅速に市場に投入できます。

TMS320C6745/6747 DSP コアは、2 レベルのキャッシュベースアーキテクチャを使用しています。レベル 1 プログラムキャッシュ (L1P) は 32KB のダイレクトマップキャッシュで、レベル 1 データキャッシュ (L1D) は 32KB の 2 ウェイセットアソシエティブキャッシュです。レベル 2 プログラムキャッシュ (L2P) は、プログラム空間とデータ空間の間で共有される 256KB のメモリ空間で構成されています。L2 メモリは、マップメモリ、キャッシュ、またはその両方の組み合わせとして構成できます。DSP L2 はシステム内の他のホストからアクセスできますが、DSP のパフォーマンスに影響を与えることなく、他のホストが使用できる追加の 128KB の RAM 共有メモリ (TMS320C6747 のみ) があります。
