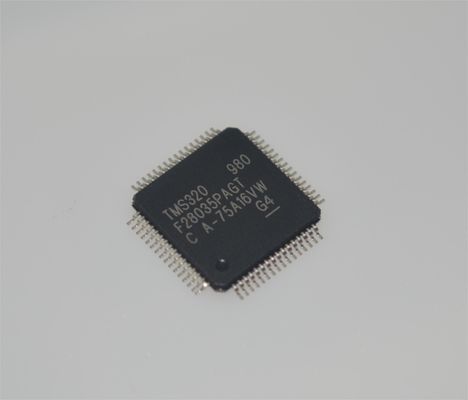

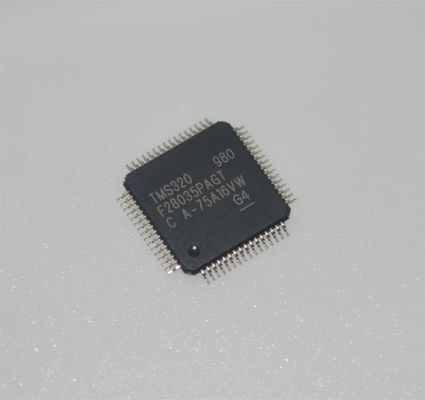

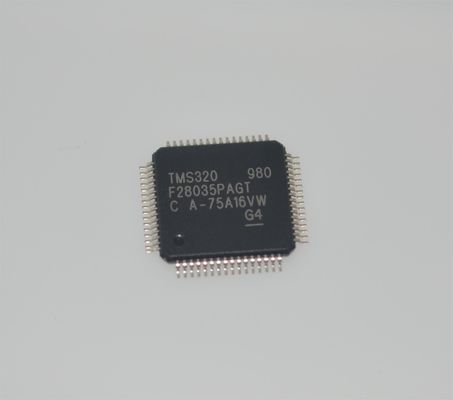

TMS320F28035PAGT 60MHz C2000 MCU 128KB フラッシュ 12ビット ADC 16 PWM TQFP-64 -40°C ～ +105°C

TMS320F28035PAGT

特徴

• 高効率32ビットCPU (TMS320C28x)andndash; 60MHz (16.67nsサイクルタイム)andndash; 16 andtimes; 16 および 32 andtimes; 32 MAC演算andndash; 16 andtimes; 16 デュアルMACandndash; Harvardバスアーキテクチャandndash; アトミック演算andndash; 高速割り込み応答と処理andndash; 統一メモリプログラミングモデルandndash; コード効率 (C/C++ およびアセンブリ)

• プログラマブル制御則アクセラレータ (CLA)andndash; 32ビット浮動小数点演算アクセラレータandndash; メインCPUとは独立してコードを実行

• エンディアン: リトルエンディアン

• JTAGバウンダリスキャンサポートandndash; IEEE Standard 1149.1-1990 Standard Test Access Port and Boundary Scan Architecture

• デバイスとシステムのコスト削減:andndash; シングル3.3V電源andndash; 電源シーケンスの要件なしandndash; 統合されたパワーオンリセットとブラウンアウトリセットandndash; 低消費電力andndash; アナログサポートピンなし

• クロック:andndash; 2つの内部ゼロピン発振器andndash; オンチップ水晶発振器と外部クロック入力andndash; ウォッチドッグタイマーモジュールandndash; クロック欠落検出回路

• 最大45個の個別プログラマブル、多重化GPIOピン、入力フィルタリング付き

• 周辺割り込み拡張 (PIE) ブロックは、すべての周辺割り込みをサポート

• 3つの32ビットCPUタイマー

• 各拡張パルス幅変調器 (ePWM) に独立した16ビットタイマー

• オンチップメモリandndash; Flash、SARAM、OTP、Boot ROM が利用可能

• コードセキュリティモジュール

• 128ビットセキュリティキーとロックandndash; セキュアメモリブロックを保護andndash; ファームウェアのリバースエンジニアリングを防止

• シリアルポート周辺機器andndash; 1つのシリアル通信インターフェース (SCI) ユニバーサル非同期レシーバ/トランスミッタ (UART) モジュールandndash; 2つのシリアルペリフェラルインターフェース (SPI) モジュールandndash; 1つのインターインテグレーテッドサーキット (I2C) モジュールandndash; 1つのローカルインターコネクトネットワーク (LIN) モジュールandndash; 1つの拡張コントローラエリアネットワーク (eCAN) モジュール

• 拡張制御周辺機器andndash; ePWMandndash; 高解像度PWM (HRPWM)andndash; 拡張キャプチャ (eCAP) モジュールandndash; 高解像度入力キャプチャ (HRCAP) モジュールandndash; 拡張直角位相エンコーダパルス (eQEP) モジュールandndash; アナログ-デジタルコンバータ (ADC)andndash; オンチップ温度センサandndash; コンパレータ

• 高度なエミュレーション機能andndash; 分析およびブレークポイント機能andndash; ハードウェアによるリアルタイムデバッグ

• パッケージオプションandndash; 56ピンRSH超薄型クワッドフラットパック (リードなし) (VQFN)andndash; 64ピンPAG薄型クワッドフラットパック (TQFP)andndash; 80ピンPNロープロファイルクワッドフラットパック (LQFP)

• 温度オプションandndash; T: andndash;40anddeg;C ～ 105anddeg;Candndash; S: andndash;40anddeg;C ～ 125anddeg;Candndash; Q: andndash;40anddeg;C ～ 125anddeg;C (自動車用途向けAEC Q100認定)

アプリケーション

• エアコン室外機

• ドアオペレータドライブ制御

• DC/DCコンバータ

• インバータとモーター制御

• オンボード (OBC) とワイヤレス充電器

• 自動選別装置

• 織機

• 溶接機

• AC充電 (パイル) ステーション

• DC充電 (パイル) ステーション

• EV充電ステーション電源モジュール

• ワイヤレス車両充電モジュール

• エネルギー貯蔵電力変換システム (PCS)

• マイクロインバータ

• 太陽光発電オプティマイザ

• ストリングインバータ

• ACドライブ制御モジュール

• リニアモーターセグメントコントローラ

• サーボドライブパワーステージモジュール

• AC入力BLDCモータードライブ

• DC入力BLDCモータードライブ

• 産業用AC-DC

• 三相UPS

• マーチャントネットワークとサーバーPSU

• マーチャントテレコム整流器

説明

C2000andtrade; 32ビットマイクロコントローラは、産業用モータードライブ、太陽光発電インバータ、デジタル電源、電気自動車と輸送、モーター制御、センシングと信号処理などのリアルタイム制御アプリケーションで、クローズドループ性能を向上させるために、処理、センシング、アクチュエーションに最適化されています。 C2000ラインには、プレミアムパフォーマンスMCUとエントリーパフォーマンスMCUが含まれています。

F2803xファミリのマイクロコントローラは、C28xコアと制御則アクセラレータ (CLA) のパワーを、高度に統合された制御周辺機器とともに、低ピン数のデバイスで提供します。 このファミリは、以前のC28xベースのコードとコード互換性があり、高度なアナログ統合も提供します。

内部電圧レギュレータにより、シングルレール動作が可能になります。 HRPWMには、デュアルエッジ制御 (周波数変調) を可能にするための機能強化が施されています。 内部10ビットリファレンスを備えたアナログコンパレータが追加され、PWM出力を直接制御するようにルーティングできます。 ADCは0～3.3Vの固定フルスケール範囲から変換し、比率測定VREFHI/VREFLOリファレンスをサポートします。 ADCインターフェースは、低オーバーヘッドと低レイテンシに最適化されています。

情報

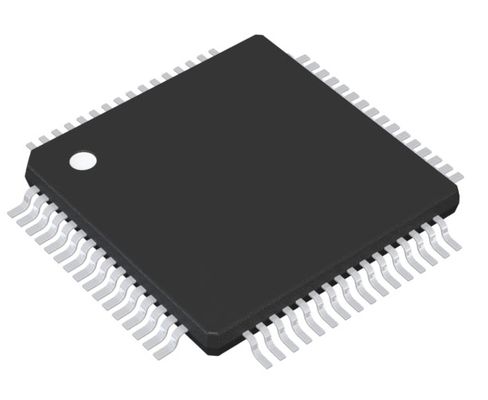

図面
