商品の詳細:
お支払配送条件:
|
| 機能: | ステップアップ,ステップダウン | 出力構成: | ポジティブ か ネガティブ |
|---|---|---|---|
| トポロジー: | 木びき台、倍力 | 出力型: | 調節可能 |
| 出力数: | 1 | ||
| ハイライト: | 10Wオフラインスイッチ IC,DIP-8 MOSFET パワーIC,85-265VAC 切り替え調節器 |
||

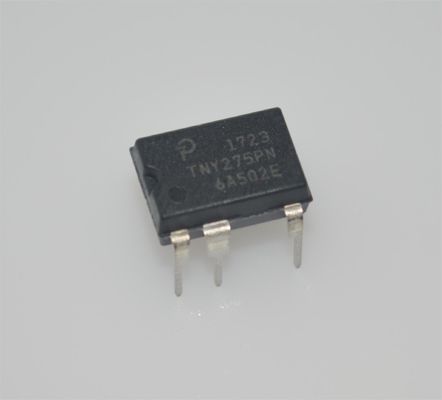

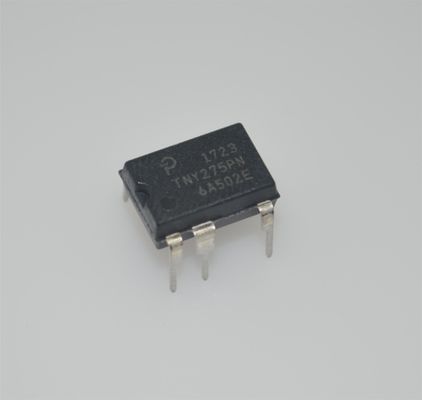

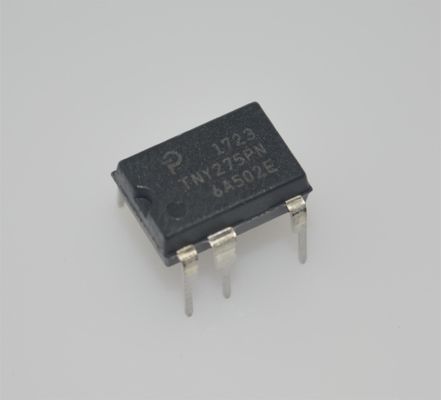

TNY275PN
andnbsp;
強化された安全性と信頼性機能
andbull; 自動回復機能を備えた正確なヒステリシス熱シャットダウン保護により、手動リセットの必要性を排除
andbull; 改善された自動再起動により、短絡およびオープンループ障害条件下で最大電力の3%未満を実現
andbull; オプションのツェナーダイオードによる出力過電圧シャットダウン
andbull; 単一のオプション抵抗器を使用してライン低電圧検出しきい値を設定
andbull; 部品点数が非常に少ないため、信頼性が向上し、片面プリント基板レイアウトが可能
andbull; 高い帯域幅により、オーバーシュートなしで高速ターンオンを実現し、優れた過渡負荷応答を実現
andbull; DRAINと他のすべてのピン間のクリープ距離を長くすることで、フィールド信頼性を向上
andnbsp;
柔軟性を高めた最低システムコスト
andbull; シンプルなON/OFF制御、ループ補償は不要
andbull; BP/Mコンデンサ値による選択可能な電流制限
andbull; より高い電流制限により、ピーク電力が拡張されるか、オープンフレームアプリケーションでは最大連続電力が拡張されます
andbull; より低い電流制限により、密閉型アダプター/充電器の効率が向上
andbull; 他の回路を再設計することなく、デバイスを交換することで最適なTinySwitch-IIIを選択可能
andbull; 厳密なI2fパラメータ許容誤差により、システムコストを削減
andbull; MOSFETと磁気部品の電力供給を最大化
andbull; 最大過負荷電力を最小限に抑え、トランス、一次クランプ、二次部品のコストを削減
andbull; オン時間延長 – 低ラインレギュレーション範囲/ホールドアップ時間を延長して、入力バルク容量を削減
andbull; 自己バイアス：バイアス巻線またはバイアス部品なし
andbull; 周波数ジッタリングにより、EMIフィルタコストを削減
andbull; ピン配置により、PCBへのヒートシンクが容易
andbull; SOURCEピンは電気的に静かで、低EMIを実現
andnbsp;
アプリケーション
andbull; 携帯電話/コードレス電話、PDA、デジタルカメラ、MP3/ポータブルオーディオ、シェーバーなどの充電器/アダプター
andbull; PCスタンバイおよびその他の補助電源
andbull; DVD/PVRおよびその他の低電力セットトップデコーダー
andbull; 家電製品、産業システム、計量などの電源
andnbsp;
説明
TinySwitchandtrade;-IIIは、700 VパワーMOSFET、発振器、
高電圧スイッチング電流源、電流制限（ユーザー選択可能）、および熱シャットダウン回路を組み込んでいます。
このICファミリはON/OFF制御方式を使用しており、低システムコストと拡張された電力能力を備えた設計柔軟性の高いソリューションを提供します。
andnbsp;
情報
|
カテゴリ
|
andnbsp;
|
|
|
メーカー
|
Power Integrations
|
andnbsp;
|
|
シリーズ
|
andnbsp;
|
|
|
パッケージング
|
チューブ
|
andnbsp;
|
|
部品ステータス
|
アクティブ
|
andnbsp;
|
|
出力絶縁
|
絶縁
|
andnbsp;
|
|
内部スイッチ
|
はい
|
andnbsp;
|
|
電圧 - 破壊
|
700V
|
andnbsp;
|
|
トポロジー
|
フライバック
|
andnbsp;
|
|
電圧 - 供給（Vcc/Vdd）
|
-
|
andnbsp;
|
|
デューティサイクル
|
65%
|
andnbsp;
|
|
周波数 - スイッチング
|
132kHz
|
andnbsp;
|
|
電力（ワット）
|
15 W
|
andnbsp;
|
|
障害保護
|
電流制限、オープンループ、過熱、過電圧、短絡
|
andnbsp;
|
|
制御機能
|
EN
|
andnbsp;
|
|
動作温度
|
-40anddeg;C～150anddeg;C（TJ）
|
andnbsp;
|
|

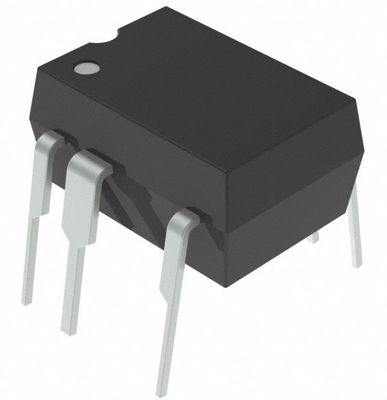

パッケージ/ケース
|
8-DIP（0.300andquot;、7.62mm）、7リード
|
andnbsp;
|
|
サプライヤデバイスパッケージ
|
8-PDIP-C
|
andnbsp;
|
|
取り付けタイプ
|
スルーホール
|
andnbsp;
|
|
基本製品番号
|
andnbsp;
図面
