上は中国の専門の電子部品のディストリビューターです。
私達はPCB Bomのための通信モジュール、アンテナ、PCB、PCBAおよび全部品からのワンストップ解決サービスを、提供します。
|
商品の詳細:
お支払配送条件:
|
| 関数: | ステップアップ、ステップダウン | 出力構成: | 正または否定 |
|---|---|---|---|
| トポロジー: | バック、ブースト | 出力タイプ: | 調整可能 |
| 出力数: | 1 | ||
| ハイライト: | 3.3V バック変換器,1A バック変換機,TPS62132RGTR バック変換器 |
||

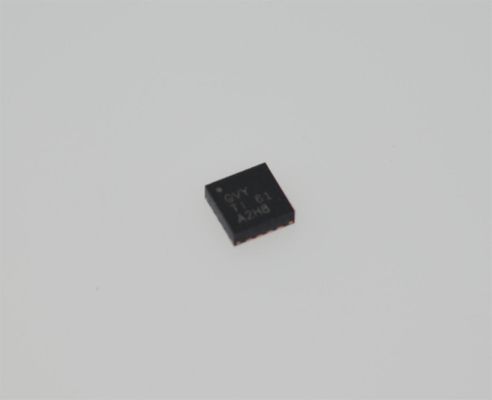

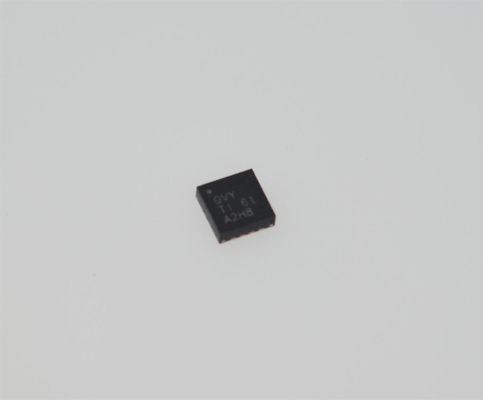

TPS62132RGTR
そして
特徴
DCS-Controlandtrade トポロジー
入力電圧範囲: 3Vから17V
アンドブル:最大3A出力電流
調整可能な出力電圧 0.9Vから6V
ピン選択可能な出力電圧 (名目, + 5%)
プログラム可能なソフトスタートと追跡
とbull; シームレスな省エネモードの移行
静止電流は17 マイクロA (典型)
選択可能な動作頻度
牛と牛と牛と
とbull; 100% デューティサイクルのモード
短回路保護
超高温保護
ピン対ピン対応 TPS62140とTPS62150
3mmのアンダータイム,3mmのQFN-16パッケージで入手可能
TPS82130 を使って,より速い設計をします.
そして
申請
標準的な12Vレール供給
単一の電池または複数のリチウムイオン電池から POL供給
固体ドライブ
組み込みシステム
牛とLDOの代替
携帯電話PC,タブレット,モデム,カメラ
サーバー,マイクロサーバー
アンドブル データターミナル,販売ポイント (ePOS)
そして
記述
TPS6213xファミリーは,高電力密度のアプリケーションに最適化された,使いやすい同期ステップダウンDC-DC変換機である.通常2.5MHzは,小さなインダクタの使用を可能にし,DCS制御トポロジーの使用により,高速な臨時応答および高い出力電圧精度を提供します..
3Vから17Vの広い稼働入力電圧範囲で,これらの装置は,リチウムイオンまたは他の電池,および12Vの中間電源レールから電力を供給するシステムに理想的です.0 の間の出力電圧で最大3Aの連続出力電流をサポートします.9Vと6V (作業サイクルモードで100%).出力電圧のスタートランプはソフトスタートピンで制御される.独立電源または追跡配置で動作することを可能にするパワーシーケンシングは EnableとOpen-drainの パワーグッドピンを設定することでも可能です.
省エネモードでは,装置はVINから約17andmuAの静止電流を抽出します.負荷範囲全体で高効率を維持するシャットダウンモードでは,装置はオフにされ,シャットダウン電流消費量は2mA未満です.

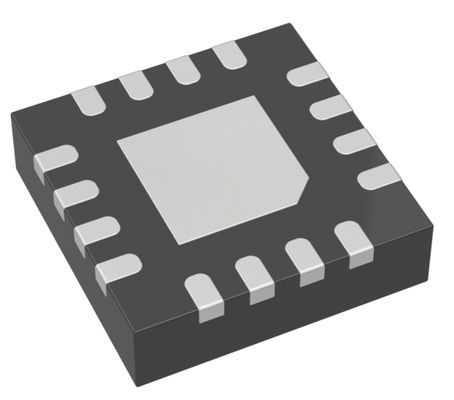

この装置は,調節可能な出力電圧と固定出力電圧のバージョンで利用可能で,3mm×3mm (RGT) の16ピンVQFNパッケージにパッケージされています.
そして
情報
|
カテゴリー
|
集積回路 (IC)
電力管理 (PMIC)
電圧調節器 - 直流直流切換調節器
|
そして
|
|
Mfr
|
テキサス・インストラクション
|
そして
|
|
シリーズ
|
DCS-Controlandtrade (DCS-コントロール・アンド・トレード)
|
そして
|
|
パッケージ
|
テープとロール (TR)
切断テープ (CT)
ディジ・リーランド・レグ
|
そして
そして
そして
|
|
部品のステータス
|
アクティブ
|
そして
|
|
機能
|
ステップダウン
|
そして
|
|
出力構成
|
ポジティブ
|
そして
|
|
トポロジー
|
バック
|
そして
|
|
出力型
|
固定
|
そして
|
|
出力数
|
1
|
そして
|
|
電圧 - 入力 (分)
|
3V
|
そして
|
|
電圧 - 入力 (最大)
|
17V
|
そして
|
|
電圧 - 出力 (分/固定)
|
3.3V
|
そして
|
|
電圧 - 出力 (最大)
|
-
|
そして
|
|
電流 - 出力
|
3A
|
そして
|
|
周波数 - 切り替える
|
2.5MHz
|
そして
|
|
シンクロン直す器
|
そうだ
|
そして
|
|
動作温度
|
-40°C ~ 85°C (TA)
|
そして
|
|
マウントタイプ
|
表面マウント
|
そして
|
|
パッケージ/ケース
|
16-VFQFN 露出パッド
|
そして
|
|
供給者のデバイスパッケージ
|
16VQFN (3x3)
|
そして
|
|
基本製品番号
|
TPS62132
|
そして
図面
利点は
そして
部品の種類をすべて満たすようにしてください.やってみろ
製品リスト
電子コンポーネントのシリーズ,半導体,アクティブおよびパシブコンポーネントの完全な範囲を供給します. 我々は,PCBのすべてのボームを入手するのにあなたを助けることができます.
提案は以下の通りです
統合回路,メモリIC,ダイオード,トランジスタ,コンダッシター,レジスタ,バリストール,フィューズ,トリマーとポテンチオメーター,トランスフォーマー,バッテリー,ケーブル,リレー,スイッチ,コネクタ,ターミナルブロッククリスタルアンプ; オシレーター,インダクター,センサー,トランスフォーマー,IGBTドライバー,LED,LCD,コンバーター,PCB (プリント回路板),PCBA (PCBアセンブリ)
強いブランド:
マイクロチップ,MAX,AD,TI,ATMEL,ST,ON,NS,インターシル,ウィンボンド,ヴィシェイ,ISSI,インフィニオン,NEC,フェアチャイルド,オムロン,YAGEO,TDKなど
