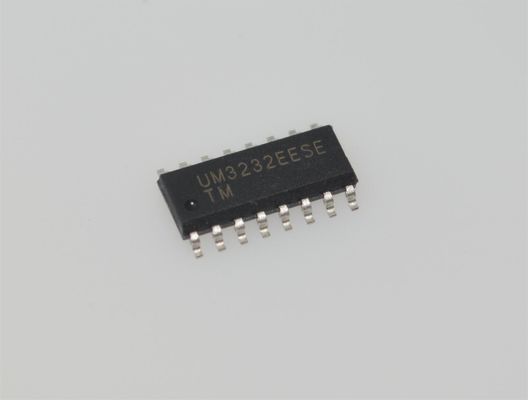

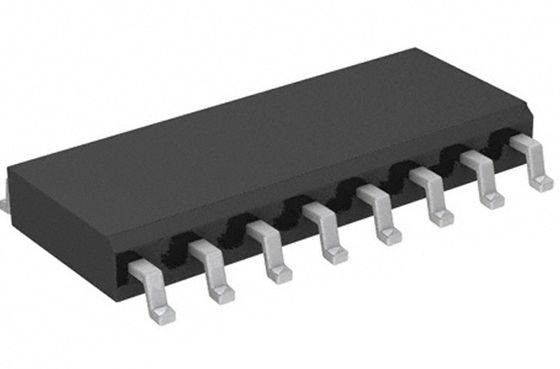

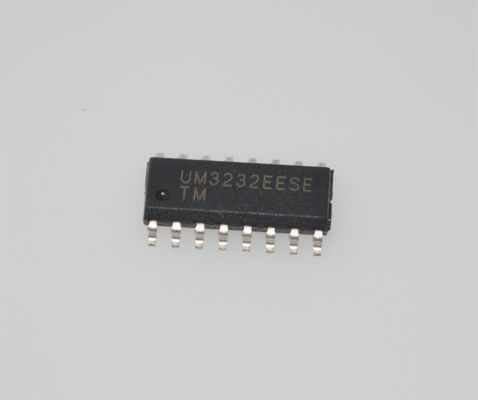

UM3232EESE 3V-5.5V RS-232トランシーバー 1Mbps 2Tx/2Rx ±15kV ESD SOIC-16 -40°C～+85°C

UM3232EESE

特徴

 +3.0V～+5.5V電源から真のEIA/TIA-232-F規格に適合

 2.7Vという低供給電圧で±3.7VのEIA/TIA-562レベルに適合

 強化されたESD仕様：

   ±15kV人体モデル

   ±15kV IEC61000-4-2エア放電モード

   ±8kV IEC61000-4-2接触放電モード

 1μA低消費電力シャットダウン（UM3221E/UM3222E）

 250kbps最小伝送速度

 保証30V/μs最大スルーレート

 ラッチアップ性能は200mAを超える

 ホットスワップとフェイルセーフ

 I/OロジックはVCC=3.3Vで1.8Vロジックと互換性あり

アプリケーション

産業用オートメーション機器

バッテリー駆動機器

ハンドヘルド機器

POS端末

説明

UM3221E/UM3222E/UM3232Eシリーズは、ポータブルまたはハンドヘルドアプリケーション向けの3.3V電源RS-232トランシーバーです。UM3221Eは1つのドライバ/1つのレシーバを備え、UM3222E/UM3232Eは2つのドライバ/2つのレシーバを備えています。このデバイスは、低消費電力、高速データレート機能、および強化されたESD保護を特徴としています。すべてのトランスミッタ出力とレシーバ入力のESD定格は、人体モデルとIEC61000-4-2エア放電方法の両方で±15kV、IEC61000-4-2接触放電方法で±8kVを超えています。ロジックI/Oピンは、人体モデルで±2kVに保護されています。

小型フットプリント、薄型パッケージ、および小型0.1μFコンデンサの使用により、基板スペースの節約も実現しています。最悪の負荷条件下でも、250kbpsを超えるデータレートが保証されています。このファミリは、3.3Vのみのシステム、1.8Vと3.3Vの混合システム、3.3Vと5.0Vの混合システム、および5.0Vのみのシステムと完全に互換性があります。

UM3221E/UM3222Eには、デバイスのドライバ出力とチャージポンプが無効になる低消費電力シャットダウンモードがあります。シャットダウン中、供給電流は1μA未満に低下し、バッテリー駆動のポータブルシステムやその他の低消費電力システムでの消費電力を削減します。UM3221E/UM3222Eレシーバはシャットダウンモードでもアクティブなままで、外部信号の監視を可能にします。

UM3221E/UM3222EおよびUM3232Eは、それぞれ業界標準のMAX242およびMAX232とピン、パッケージ、および機能的に互換性があります。

情報

図面
