TPS61500PWPR 5V 1.2A ブーストコンバータ 2.5-5.5V 入力 95% 効率 1MHz 14-HTSSOP -40°C ～ +85°C

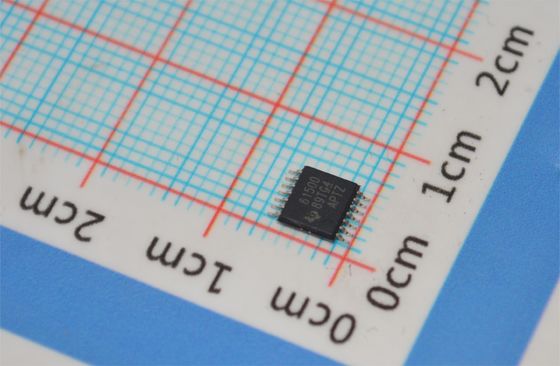

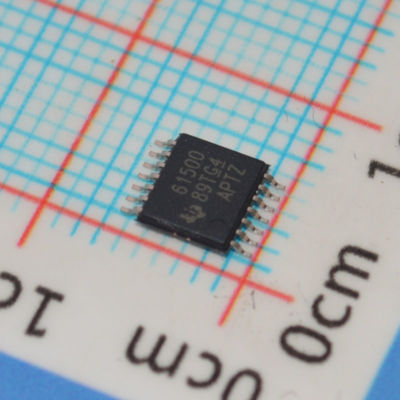

TPS61500PWPR

特徴

• 2.9V～18Vの入力電圧範囲

• 3A、40V内部パワースイッチ– 5V入力から4つの3W LED– 12V入力から8つの3W LED

• 高効率電力変換：最大93%

• 外部抵抗で設定された周波数：200kHz～2.2MHz

• ユーザー定義のソフトスタートによる全負荷

• プログラマブル過電圧保護

• アナログおよび純粋なPWM輝度調光

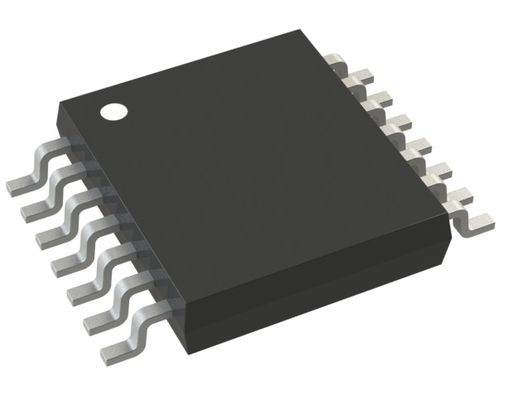

• PowerPAD™付き14ピンHTSSOPパッケージ

アプリケーション

• モニターバックライト

• 1Wまたは3W高輝度LED

説明

TPS61500は、3A、40Vパワースイッチを内蔵したモノリシック・スイッチング・レギュレータです。1Wまたは3Wの高輝度LEDに最適なドライバです。このデバイスは、マルチセルバッテリーまたは調整された5Vまたは12V電源レールからの入力電圧をサポートする広い入力電圧範囲を持っています。Vin 5 V PWM C4 C5 R4 1 LED電流は、外部センサー抵抗R3で設定され、標準的なアプリケーション回路に示すように、電流モードPWM（パルス幅変調）制御ループによって200mVに調整されるフィードバック電圧です。このデバイスは、LEDの輝度制御にアナログおよび純粋なPWM調光方法をサポートしています。DIMCピンにコンデンサを接続すると、アナログ調光に使用するようにデバイスが構成され、LED電流は外部PWM信号のデューティサイクルに比例して変化します。DIMCピンをフローティングにすると、平均LED電流がPWM信号のデューティサイクルに設定されたLED電流を掛けたものとなる純粋なPWM調光用にデバイスが構成されます。このデバイスは、起動時の突入電流を制限するプログラマブルソフトスタート機能を備えており、パルスごとの過電流制限、過電圧保護、熱シャットダウンなどの他の内蔵保護機能も備えています。TPS61500は、PowerPAD付き14ピンHTSSOPパッケージで利用できます。

情報

図面
