商品の詳細:
お支払配送条件:
|
| 包装の種類: | リールトレイチューブテープバッグ | 動作温度: | -40°C ~ 125°C |
|---|---|---|---|
| パッケージ / ケース: | WSON-8 | Mounting Type: | SMD/SMT |
| 製造日番号: | 2024年以上 | 機能: | ステップダウン |
| ハイライト: | ±58V CAN FDトランシーバー,5Mbps TCAN1051VDQ1 CAN FDトランシーバー,1.8V-5V CAN FDトランシーバー |
||
andnbsp;
特徴
andbull; AEC Q100：車載アプリケーション認定andndash; 温度グレード1：-40℃～125℃、TAandndash; HBM分類レベル：andplusmn;16 kVandndash; CDM分類レベル andplusmn;1500 V
andbull; ISO 11898-2:2016およびISO 11898-5:2007物理層規格に適合
andbull; 機能安全対応andndash; 機能安全システム設計を支援するドキュメントが利用可能
andbull; 'Turbo' CAN:andndash; すべてのデバイスは、従来のCANと2 Mbps CAN FD（フレキシブルデータレート）をサポートし、「G」オプションは5 Mbpsをサポートandndash; 短く対称的な伝搬遅延時間と高速ループ時間により、タイミングマージンを向上andndash; 負荷のかかったCANネットワークでのより高いデータレート
andbull; EMC性能：コモンモードチョークなしでSAE J2962-2およびIEC 62228-3（最大500 kbps）をサポート
andbull; I/O電圧範囲は3.3 Vおよび5 V MCUをサポート
andbull; 電源オフ時の理想的なパッシブ動作andndash; バスおよびロジック端子は高インピーダンス（無負荷）andndash; バスおよびRXD出力でのグリッチフリー動作による電源投入/遮断
andbull; 保護機能andndash; 最大andplusmn;15 kVのIEC ESD保護andndash; バス障害保護：andplusmn;58 V（非Hバリアント）およびandplusmn;70 V（Hバリアント）andndash; VCCおよびVIO（Vバリアントのみ）電源端子での低電圧保護andndash; ドライバドミナントタイムアウト（TXD DTO）- 10 kbpsまでのデータレートandndash; 熱シャットダウン保護（TSD）
andbull; レシーバコモンモード入力電圧：andplusmn;30 V
andbull; 典型的なループ遅延：110 ns
andbull; 接合温度：-55℃～150℃

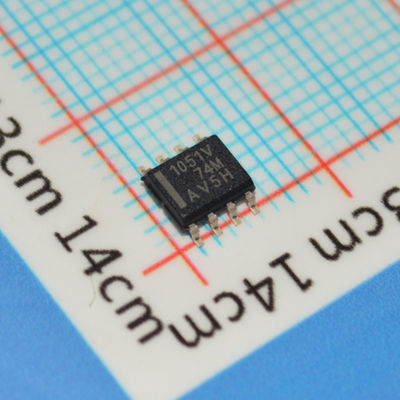

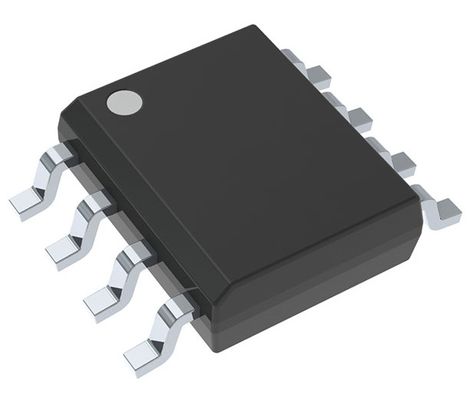

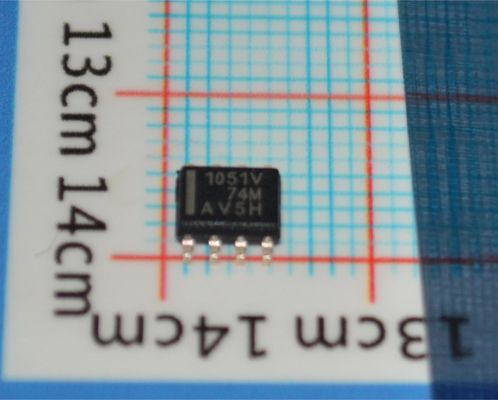

andbull; SOIC(8)パッケージおよびリードレスVSON(8)パッケージ（3.0 mm x 3.0 mm）で利用可能、自動光学検査（AOI）機能を向上
andnbsp;
アプリケーション
andbull; 自動車および輸送
andbull; すべてのデバイスは、高負荷のCANネットワークをサポート
andbull; 重機ISOBUSアプリケーションISO 11783
andnbsp;
説明
このCANトランシーバファミリは、ISO11898-2（2016）高速CAN（コントローラエリアネットワーク）物理層規格に適合しています。すべてのデバイスは、最大2 Mbps（メガビット/秒）のCAN FDネットワークで使用するように設計されています。「G」サフィックスを含む部品番号のデバイスは、最大5 Mbpsのデータレート用に設計されており、「V」が付いたバージョンは、入力ピンのしきい値とRXD出力レベルをレベルシフトするための二次電源入力を持っています。このデバイスファミリには、サイレントモードが付属しており、これはリスニングオンリーモードとも呼ばれます。さらに、すべてのデバイスには、デバイスとネットワークの堅牢性を高めるための多くの保護機能が含まれています。
andnbsp;
情報
|
カテゴリ
|
andnbsp;
|
|
|
メーカー
|
Texas Instruments
|
andnbsp;
|
|
シリーズ
|
-
|
andnbsp;
|
|
パッケージング
|
チューブ
|
andnbsp;
|
|
部品ステータス
|
生産中止
|
andnbsp;
|
|
タイプ
|
トランシーバ
|
andnbsp;
|
|
プロトコル
|
CANbus
|
andnbsp;
|
|
ドライバ/レシーバ数
|
1/1
|
andnbsp;
|
|
デュプレックス
|
ハーフ
|
andnbsp;
|
|
レシーバヒステリシス
|
120 mV
|
andnbsp;
|
|
データレート
|
2Mbps
|
andnbsp;
|
|
電圧 - 供給
|
4.5V～5.5V
|
andnbsp;
|
|
動作温度
|
-55℃～125℃
|
andnbsp;
|
|
グレード
|
自動車
|
andnbsp;
|
|
認定
|
AEC-Q100
|
andnbsp;
|
|
実装タイプ
|
表面実装
|
andnbsp;
|
|
パッケージ/ケース
|
8-SOIC (0.154", 3.90mm 幅)
|
andnbsp;
|
|
サプライヤデバイスパッケージ
|
8-SOIC
|
andnbsp;
|
|
基本製品番号
|
andnbsp;
図面
