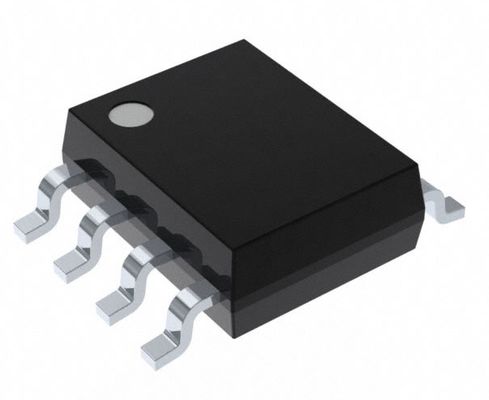

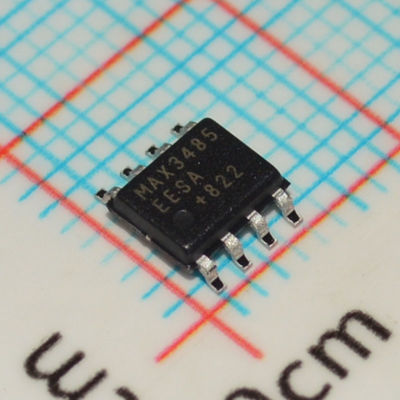

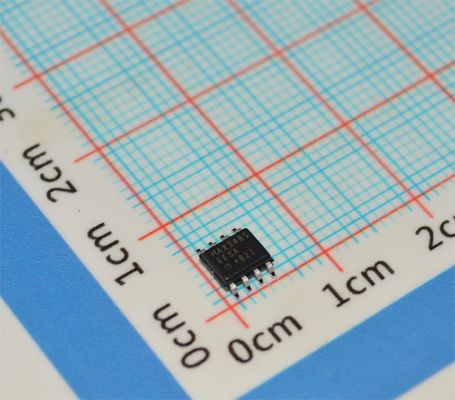

MAX3485EESA 3.3V RS-485/RS-422 トランシーバー 10Mbps 1/8 ユニット負荷 (256 ノード) ±15kV ESD SOIC-8 -40°C～+85°C

MAX3485EESA

特徴

● RS-485 I/O ピンのESD 保護

・ ±15kV ヒト体モデル

■ ±8kV IEC 1000-4-2 接触放出

・ ±15kV 〜IEC 1000-4-2 空気隙間放出

● +3.3V の 単一 電源 で 稼働 する

● +5V ロジックと互換性

● 12Mbps の 保証 の データ 速さ (MAX3485E/MAX3490E/MAX3491E)

● 誤り の ない データ 送信 の ため の 制限 さ れ た スレウ 速さ (MAX3483E/MAX3488E)

● 2nA 低電流切断モード (MAX3483E/MAX3485E/MAX3486E/MAX3491E)

● 7V から +12V の 共通 モード 入力 電圧 範囲

● 完全 複合 版 と 半複合 版 が 入手 できる

● 業界 標準 75176 ピノウト (MAX3483E/MAX3485E/MAX3486E)

● 運転 員 の 過負荷 防止 の ため に,電流 制限 と 熱 停止

申請

● 電気通信

● 産業 制御 地域 ネットワーク

● EMI に 敏感 な アプリケーション の 送信機

● 統合サービス デジタルネットワーク

一般説明

MAX3483Eファミリー (MAX3483E/MAX3485E/MAX3486E/MAX3488E/MAX3490E/MAX3491E) のデバイスは,RS-485およびRS-422通信のための15kVESD保護,+3.3V低電源トランシーバーである.各装置には 1 つのドライバーと 1 つの受信機が含まれます.MAX3483EとMAX3488Eは,EMIを最小限に抑え,正しく切断されていないケーブルによる反射を減らす,スレート制限ドライバーを備えています.250kbpsまでのデータ速度でエラーのないデータ送信を可能にする部分的にスレイドレート制限されたMAX3486Eは,最大2.5Mbpsまで送信する. MAX3485E,MAX3490E,MAX3491Eは,最大12Mbpsまで送信する.

すべてのデバイスは,強化された静電放電 (ESD) 保護を備えています.すべての送信機出力および受信機入力は,IEC 1000-4-2 Air-Gap Discharge を使用して ± 15kV に保護されています.IEC 1000-4-2 接触放電を用いて ±8kVヒト体モデルを用いて ±15kV

ドライバは短回路電流を制限し,ドライバの出力を高阻力状態に置く熱シャットダウン回路によって過剰な電源消耗から保護されます.受信機入力には,両方の入力がオープン回路である場合,論理的に高い出力を保証する障害防止機能があります.

MAX3488E,MAX3490E,MAX3491Eはフルデュプレックス通信を備えているが,MAX3483E,MAX3485E,MAX3486Eは半デュプレックス通信のために設計されている.

情報

図面
