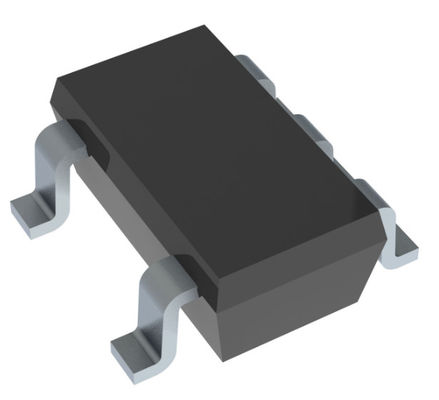

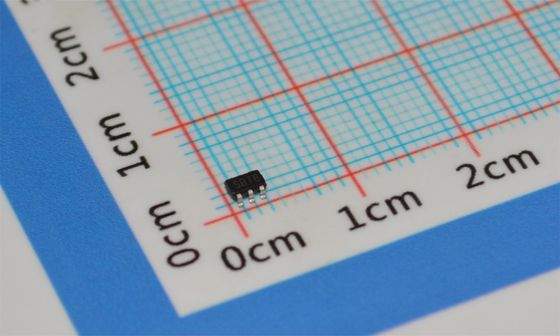

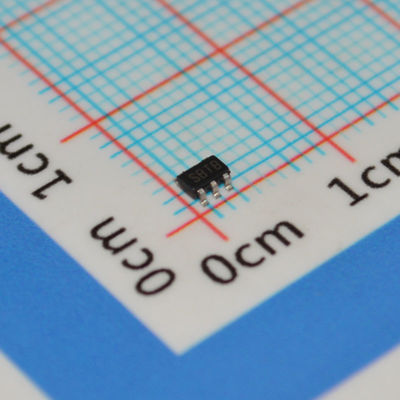

LM3671MF-ADJ 1MHz 調節可能なバック変換器 2.7-5.5V 入力 600mA 出力 SOT-23-5 90% 効率 -40°Cから+85°C

LM3671MF-ADJ

andnbsp;

特徴 andnbsp;

andbull; 16andmicro;A標準静止電流

andbull; 600mA最大負荷容量

andbull; 2MHz PWM固定スイッチング周波数（標準）

andbull; 自動PFM/PWMモード切り替え

andbull; 高効率のための内部同期整流

andbull; 内部ソフトスタート

andbull; 0.01 andmicro;A標準シャットダウン電流

andbull; 単一Li-Ionセルバッテリーから動作

andbull; わずか3つの小型表面実装外部コンポーネントが必要（インダクタ1つ、セラミックコンデンサ2つ）

andbull; 過電流および熱シャットダウン保護

andbull; 固定出力電圧および調整可能なバージョンで利用可能

andbull; LM3671QはAEC-Q100 Grade 1認定の車載グレード製品です

andbull; SOT-23、5バンプDSBGA、6ピンUSONパッケージ

andnbsp;

アプリケーション

andbull; 携帯電話

andbull; PDA

andbull; MP3プレーヤー

andbull; W-LAN

andbull; ポータブル機器

andbull; デジタルカメラ

andbull; ポータブルハードディスクドライブ

andbull; 車載

andnbsp;

説明

LM3671降圧DC-DCコンバータは、単一Li-Ionセルバッテリーおよび2.7V～5.5Vの入力電圧レールから低電圧回路に電力を供給するために最適化されています。入力電圧範囲全体で最大600mAの負荷電流を提供します。調整可能な出力電圧バージョン（1.1V～3.3V）だけでなく、いくつかの異なる固定電圧出力オプションも利用できます。

このデバイスは、携帯電話や同様のポータブルシステムに優れた機能と性能を提供します。PWM低ノイズとPFM低電流モード間の自動インテリジェント切り替えにより、システム制御が向上します。PWMモード中、デバイスは2 MHz（標準）の固定周波数で動作します。ヒステリシスPFMモードは、軽負荷およびスタンバイ動作中に静止電流を16 andmicro;A（標準）に削減することにより、バッテリー寿命を延ばします。内部同期整流は、PWMモード動作中に高効率を提供します。シャットダウンモードでは、デバイスはオフになり、バッテリー消費を0.01 andmicro;A（標準）に削減します。

andnbsp;

情報

andnbsp;

図面
