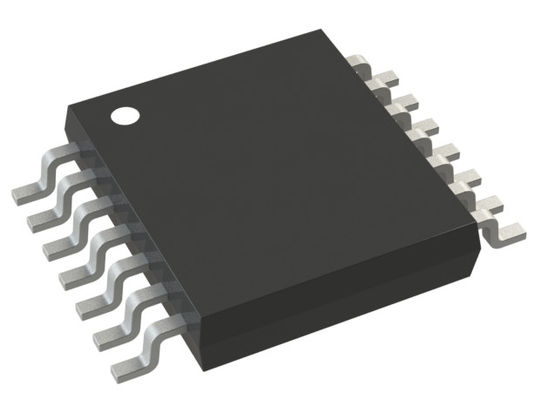

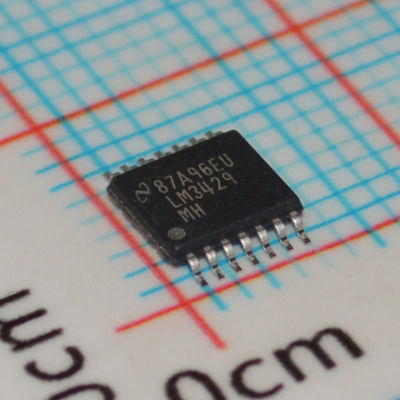

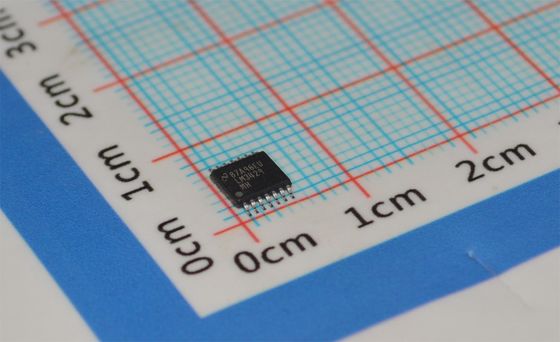

LM3429MHX 42V 1.5A降圧LEDドライバ 6-42V入力 アナログ/PWM調光 1MHz TSSOP-14 -40°C～+125°C AEC-Q100

LM3429MHX

andnbsp;

特徴

andbull; LM3429-Q1は、1つの自動車用途向けにAEC-Q100 Grade 1に適合しています

andbull; VIN範囲は4.5 Vから75 V

andbull; 調整可能な電流検出電圧

andbull; ハイサイド電流検出

andbull; 2-Ω、1-AピークMosFETゲートドライバ

andbull; 入力不足電圧保護

andbull; 過電圧保護

andbull; PWM調光

andbull; アナログ調光

andbull; サイクルごとの電流制限

andbull; プログラム可能なスイッチング周波数

andbull; 薄型14ピンHTSSOPパッケージ

andbull; サーマルシャットダウン

andnbsp;

アプリケーション

andbull; LEDドライバ - バック、ブースト、バックブースト、SEPIC

andbull; 屋内および屋外SSL

andbull; 自動車

andbull; 一般照明

andbull; 定電流レギュレータ

andnbsp;

説明

LM3429は、LEDドライバ用の汎用高電圧NチャネルMosFETコントローラです。バック、ブースト、バックブースト、SEPICトポロジで簡単に構成できます。この柔軟性、および75Vの入力電圧定格により、LM3429は非常に多様で大規模なアプリケーションファミリーのLED照明に最適です。

調整可能なハイサイド電流検出電圧により、可能な限り最高の効率でLED電流を厳密に調整できます。LM3429は、ピーク電流モード制御と予測オフタイマーを組み合わせた予測オフ時間（PRO）制御を使用しています。この制御方法により、ループ補償の設計が容易になり、固有の入力電圧フィードフォワード補償が提供されます。

LM3429には、4.5 Vから75 Vの広い入力範囲で動作する高電圧起動レギュレータが含まれています。内部PWMコントローラは、最大2 MHzの調整可能なスイッチング周波数用に設計されており、コンパクトなソリューションを実現できます。追加機能には、アナログ調光、PWM調光、過電圧保護、不足電圧ロックアウト、サイクルごとの電流制限、およびサーマルシャットダウンが含まれます。

andnbsp;

情報

andnbsp;

図面
