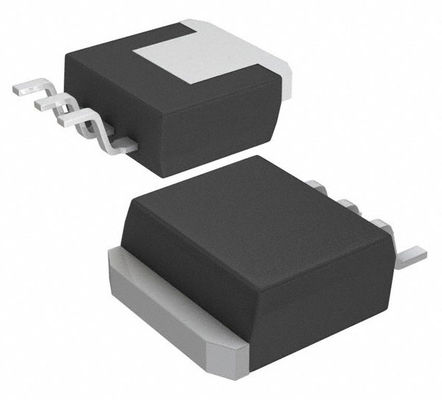

LM1086IS-5.0 5V 1.5A LDO調節器 ±1%精度,1V脱出TO-263 熱保護 -40°Cから+125°C

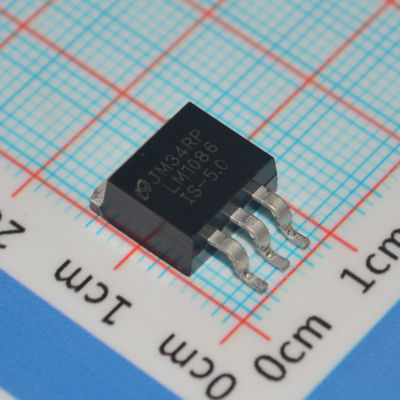

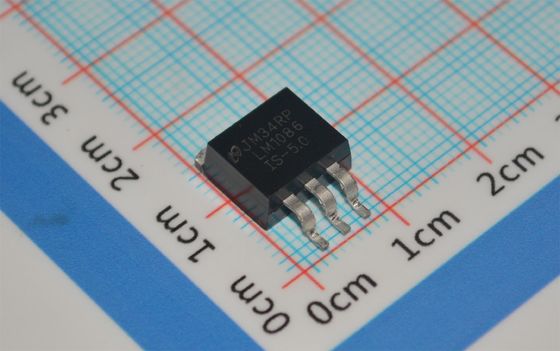

LM1086IS-5.0

andnbsp;

特徴

andbull; 固定1.8V、2.5V、3.3V、5Vで利用可能

andbull; 可変バージョンで利用可能

andbull; 電流制限と熱保護

andbull; 2%出力精度

andbull; 出力電流1.5A

andbull; ラインレギュレーション0.015%（標準）

andbull; 負荷レギュレーション0.1%（標準）

andbull; 最大入力電圧最大29V

andbull; 最小調整可能出力電圧1.25Vまで

andbull; ESR付きセラミック出力コンデンサで安定

andbull; 温度範囲：-40℃～125℃

andnbsp;

アプリケーション

andbull; 高効率リニアレギュレータ

andbull; バッテリー充電器

andbull; スイッチング電源のポストレギュレーション

andbull; 定電流レギュレータ

andbull; マイクロプロセッサ電源

andbull; オーディオアンプ電源

andbull; 火災報知制御

andnbsp;

説明

LM1086は、負荷電流1.5Aで最大ドロップアウト1.5Vのレギュレータです。このデバイスは、TIの業界標準LM317と同じピン配置です。

LM1086の可変出力電圧バージョンの出力電圧を設定するには、2つの抵抗が必要です。固定出力電圧バージョンは調整抵抗を内蔵しています。通常、デバイスが入力フィルタコンデンサから6インチ以上離れていない限り、入力コンデンサは不要です。出力コンデンサは、セラミックと適切なESRに置き換えることができます。

LM1086回路には、ツェナー調整されたバンドギャップリファレンス、電流制限、および熱シャットダウンが含まれています。LM1086レギュレータはフローティングであり、入力と出力の差動電圧のみを検出するため、最大入力と出力の差動電圧を超えない限り、数百ボルトの電源を調整できます。最大入力と出力の差動電圧を超えると、出力が短絡します。調整ピンと出力の間に固定抵抗を接続することにより、LM1086を精密電流レギュレータとしても使用できます。

andnbsp;

情報

andnbsp;

図面
