商品の詳細:
お支払配送条件:
|
| 機能: | ステップアップ,ステップダウン | 出力構成: | ポジティブ か ネガティブ |
|---|---|---|---|
| トポロジー: | 木びき台、倍力 | 出力型: | 調節可能 |
| 出力数: | 1 | ||
| ハイライト: | BQ24780SRUYR バッテリーチャージャー,I2C制御 バッテリーチャージャー,5-24V入力 バッテリーチャージャー |
||
BQ24780SRUYR
特徴
• Industrial Innovative Charge Controller With Hybrid Power Boost Mode– Adapter and Battery Provides Power to System Together for Intel® CPU Turbo Mode– Ultra-Fast Transient Response of 150 µs to Enter Boost Mode– Hybrid Power Boost Mode from 4.5から24Vのシステム 充電1から4セルバッテリーパック 4.5から24Vのアダプター
•CPUスロッティングのための高精度電源および電流モニタリング 総合的なPROCHOTプロファイル ± 2%電流モニタ精度 ± 5%システム電源モニタ精度 (PMON)
• アダプターまたはバッテリーから自動NMOS電源選択
プログラム可能な入力電流,充電電圧,充電電流・放電電流の限界4%の充電電圧 (16mVステップ) ± ±2%の入力電流 (128mA/ステップ) ± ± 2%の充電電流 (64mA/ステップ) ± ± 2%の放電電電流 (512mA/ステップ)
•高度な統合 バッテリー学習機能 バッテリー現在モニター ブーストモードインジケーター ループ補償 BTSTダイオード
• 超電圧,超電流,電池,インダクター,MOSFET 短回路保護のための強化された安全機能
• 切り替える 周波数: 600 kHz,800 kHz,および 1 MHz
• 充電と放電電電流を制限するためにILIMピンのリアルタイムシステム制御
・ 0.65 mA アダプタ スタンバイ 静止電流
申請
• ノートPC,ウルトラブック,取り外せるPC,タブレットPC
• 手持ちの端末
• 産業用 医療用 機器
• 携帯 器具
記述
bq24780Sデバイスは高効率の同期電池充電機で,空間が限られた多化学電池充電アプリケーションのために低部品数を提供しています.
bq24780Sデバイスはハイブリッドパワーブーストモード (以前は"ターボブーストモード"と呼ばれていた) をサポートする.システム電力の需要がアダプターの最大電源レベルより一時的に高いとき,システムに電池の放電エネルギーを許可しますだから,アダプターはクラッシュしない.
bq24780S装置は,自動的なシステム電源選択のために,NチャネルMOSFET (ACFET,RBFET,BATFET) を分離的に駆動するために2つの充電ポンプを使用する.
SMBus を通じて,システム電源管理マイクロコントローラが高調節精度で入力電流,充電電流,放電電流,充電電圧DACをプログラムする.
bq24780Sデバイスは,アダプター電流 (IADP),電池放電電流 (IDCHG),システム電源 (PMON) をホストに監視し,必要に応じてCPU速度を低減またはシステム電源を削減します.
bq24780Sデバイスは1,2,3,または4シリーズの Li+セルを充電します.
情報
|
カテゴリー
|
|
|
|
製造者
|
テキサス・インストラクション
|
|
|
シリーズ
|
-
|
|
|
パッケージ
|
テープ&ロール (TR)
切断テープ (CT)
ディジ・リール
|
|
|
部品のステータス
|
アクティブ
|
|
|
バッテリー化学
|
多化学
|
|
|
細胞数
|
1 ~ 4
|
|
|
電流 - 充電
|
-
|
|
|
プログラム できる 特徴
|
-
|
|
|
欠陥対策
|
超電流 超電圧 短回路
|
|
|
充電電流 - マックス
|
-
|
|
|
バッテリーパックの電圧
|
-
|
|
|
電圧 - 供給 (最大)
|
24V
|
|
|
インターフェース
|
SMバス
|
|
|
動作温度
|
-40°C ~ 85°C (TA)
|
|
|
マウントタイプ
|
表面マウント
|
|
|

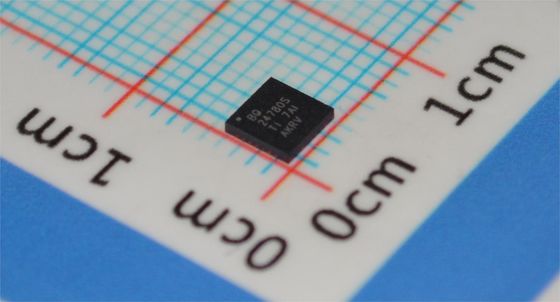

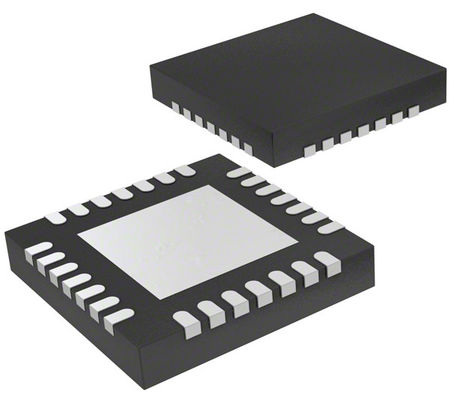

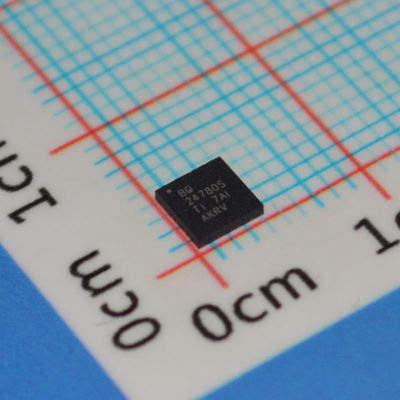

パッケージ/ケース
|
28-WFQFN 露出パッド
|
|
|
供給者のデバイスパッケージ
|
28WQFN (4x4)
|
|
|
基本製品番号
|
図面
