上は中国の専門の電子部品のディストリビューターです。
私達はPCB Bomのための通信モジュール、アンテナ、PCB、PCBAおよび全部品からのワンストップ解決サービスを、提供します。
|
商品の詳細:
お支払配送条件:
|
| 機能: | ステップアップ,ステップダウン | 出力構成: | ポジティブ か ネガティブ |
|---|---|---|---|
| トポロジー: | 木びき台、倍力 | 出力型: | 調節可能 |
| 出力数: | 1 | ||
| ハイライト: | 3V-5.5V USBアイソレータ,フル/ロー スピード USBアイソレータ,ADUM3160BRWZ 2.5kV USBアイソレータ |
||

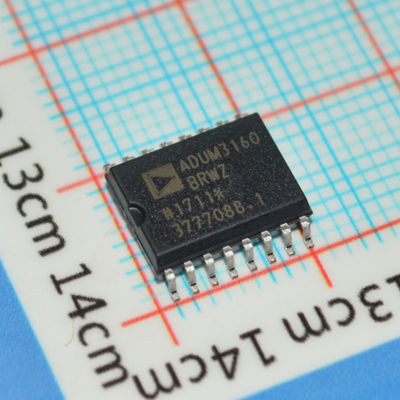

ADUM3160BRWZ
特徴
USB2.0対応
低速・全速データレート: 1.5 Mbps と 12 Mbps
双方向通信
4.5Vから5.5VのVBUS操作
7 mA 最大アップストリーム電源 1.5 Mbps
8 mA 最大アップストリーム電源 12 Mbps
2.3 mA 最大空動電流
上流の短回路保護
3A級接触ESD性能 ANSI/ESD STM5.1-2007
高温操作: 105°C
高速通用モード・トランジエント・インシチューデット: > 25 kV/μs
16鉛のSOIC ワイドボディパッケージ
RoHS に準拠する
自動車用途に適格
一般的な説明
ADuM31601は,iCoupler®技術に基づくUSBポート隔離器です.高速CMOSと単体型空気コアトランスフォーマー技術を組み合わせ,この隔離コンポーネントは優れた性能特性を有し,低速およびフルスピードUSB互換性周辺デバイスに簡単に統合できます..
多くのマイクロコントローラでは,外部ピンにD+およびD−線のみを提示するようにUSBを実装する.これは多くの場合,外部コンポーネントを最小限に抑え,設計を簡素化するため望ましい.しかし隔離が必要である場合,特に課題が生じる. USB線は,積極的にD+/D−を駆動し,外部抵抗がバスの状態を設定することを許す間を切り替える必要があるため,ADuM3160は,データフローの方向を検出し,出力バッファの状態を制御するメカニズムを提供します.データ方向はパケットごとに決定されます.
情報
|
カテゴリー
|
|
|
|
Mfr
|
|
|
|
シリーズ
|
|
|
|
パッケージ
|
トューブ
|
|
|
部品のステータス
|
アクティブ
|
|
|
テクノロジー
|
磁気結合
|
|
|
タイプ
|
USB
|
|
|
孤立 し た 力
|
違う
|
|
|
チャンネル数
|
1
|
|
|
入力 - ページ1/ページ2
|
祈り に 答え て ください
|
|
|
チャンネルタイプ
|
双方向
|
|
|
電圧 - 隔離
|
2500Vrms
|
|
|
一般モード 臨時免疫力 (分)
|
25kV/μs
|
|
|
データレート
|
|
|
|
増殖遅延 tpLH / tpHL (最大)
|
70nm,70nm
|
|
|
パルス幅歪み (最大)
|
-
|
|
|
昇降時間 (種類)
|
20ns,20ns (最大)
|
|
|
電圧 - 供給
|
3V~5.5V
|
|
|
動作温度
|
-40°C ~ 105°C
|
|
|
マウントタイプ
|
表面マウント
|
|
|
パッケージ/ケース
|
|
|
|
供給者のデバイスパッケージ
|
16-SOIC
|
|
|
基本製品番号
|
図面
