商品の詳細:
お支払配送条件:
|
| 機能: | ステップアップ,ステップダウン | 出力構成: | ポジティブ か ネガティブ |
|---|---|---|---|
| トポロジー: | 木びき台、倍力 | 出力型: | 調節可能 |
| 出力数: | 1 | ||
| ハイライト: | 2.7V~5.5V熱スイッチ,SOT-23-5 熱スイッチ,ADT6501SRJZP085RL7 熱スイッチ |
||

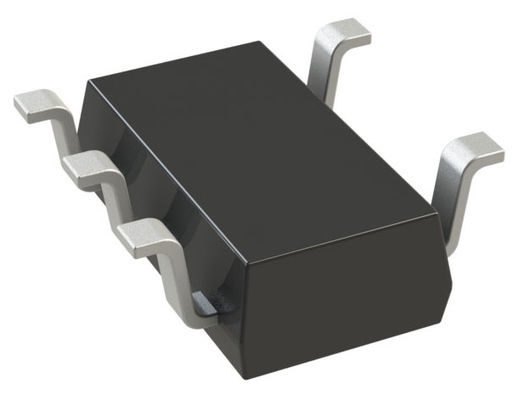

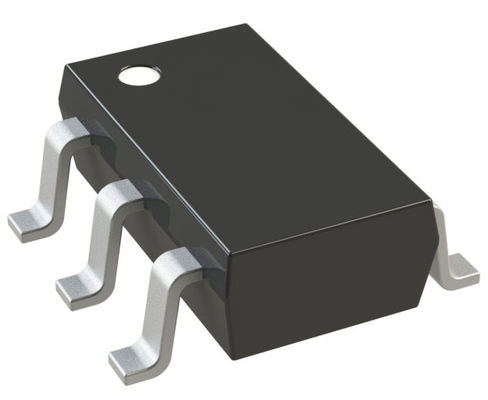

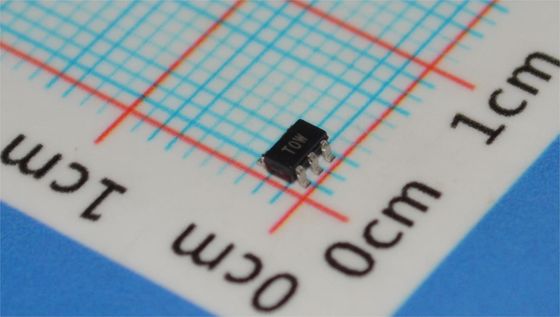

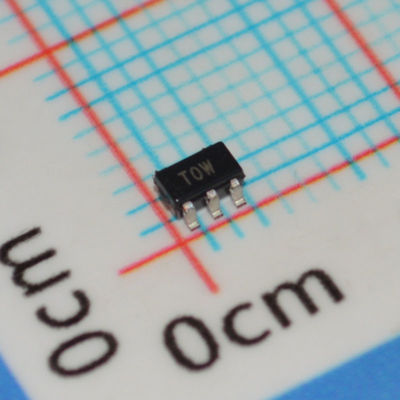

ADT6501SRJZP085RL7
andnbsp;
特徴
andplusmn;0.5anddeg;C（標準）のしきい値精度
工場設定のトリップポイント
andminus;45anddeg;Cから+15anddeg;Cまで10anddeg;C刻み
+35anddeg;Cから+115anddeg;Cまで10anddeg;C刻み
外部コンポーネント不要
最大温度125anddeg;C
オープンドレイン出力（ADT6501/ADT6503）
プッシュプル出力（ADT6502/ADT6504）
ピン選択可能なヒステリシス2anddeg;Cと10anddeg;C
供給電流30 andmicro;A（標準）
省スペース、5リードSOT-23パッケージ
アプリケーション
医療機器
自動車
携帯電話
ハードディスクドライブ
パーソナルコンピュータ
電子試験装置
家電製品
プロセス制御
andnbsp;
概要
ADT6501/ADT6502/ADT6503/ADT6504は、5リードSOT-23パッケージで提供されるトリップポイント温度スイッチです。各部品には、局所的な温度検出用の内部バンドギャップ温度センサーが含まれています。温度がトリップポイント設定を超えると、ロジック出力がアクティブになります。ADT6501/ADT6503のロジック出力はアクティブローでオープンドレインです。ADT6502/ADT6504のロジック出力はアクティブハイでプッシュプルです。温度は0.125anddeg;C（11ビット）の分解能でデジタル化されます。工場出荷時のトリップポイント設定は、コールドしきい値モデルではandminus;45anddeg;Cから+15anddeg;Cまで、ホットしきい値モデルでは+35anddeg;Cから+115anddeg;Cまで、10anddeg;C間隔です。これらのデバイスは外部コンポーネントを必要とせず、通常30 andmicro;Aの供給電流を消費します。ヒステリシスは、2anddeg;Cと10anddeg;Cでピン選択可能です。温度スイッチは、2.7 Vから5.5 Vの供給範囲で動作するように指定されています。ADT6501とADT6502は、+35anddeg;Cから+115anddeg;Cの温度を監視するために使用されます。したがって、温度が選択されたトリップポイント温度を超えると、ロジック出力ピンがアクティブになります。
ADT6503とADT6504は、andminus;45anddeg;Cから+15anddeg;Cの温度を監視するために使用されます。したがって、温度が選択されたトリップポイント温度を下回ると、ロジック出力ピンがアクティブになります。
andnbsp;
情報
|
カテゴリ
|
|
|
|
メーカー
|
Analog Devices Inc.
|
|
|
シリーズ
|
-
|
|
|
パッケージング
|
テープandリール（TR）andnbsp;
カットテープ（CTandnbsp;)
Digi-Reelandnbsp;
|
|
|
ステータス
|
アクティブ
|
|
|
トリップ温度しきい値
|
ホット
|
|
|
スイッチング温度
|
85anddeg;C
|
|
|
精度
|
andplusmn;6anddeg;C
|
|
|
電流 - 出力（最大）
|
20mA
|
|
|
出力タイプ
|
オープンドレイン
|
|
|
出力
|
アクティブロー
|
|
|
出力機能
|
/OverTemp
|
|
|
選択可能なヒステリシス
|
はい
|
|
|
特徴
|
-
|
|
|
電圧 - 供給
|
2.7 V ~ 5.5 V
|
|
|
電流 - 供給
|
30andmicro;A
|
|
|
動作温度
|
-55anddeg;C ~ 125anddeg;C
|
|
|
取り付けタイプ
|
表面実装
|
|
|
パッケージ/ケース
|
SC-74A、SOT-753
|
|
|
サプライヤデバイスパッケージ
|
SOT-23-5
|
|
|
基本製品番号
|
andnbsp;
図面
